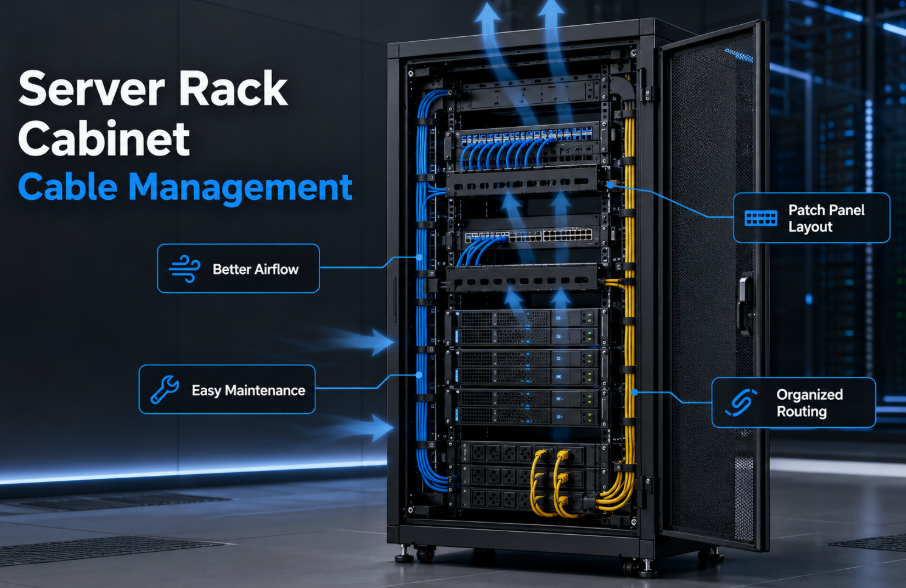

✅ Да, прокладка кабелей абсолютно важна для серверных стоек, поскольку она напрямую влияет на воздушный поток в системе, эффективность охлаждения, доступность оборудования, скорость обслуживания, долговечность оборудования и общую надежность сети в рамках профессиональной установки серверного шкафа.
Каковы преимущества кабельного менеджмента?
Как организовать кабели в серверной стойке?
Какое оборудование можно использовать для прокладки кабелей?
Вам нужны аксессуары для прокладки кабелей?
Часто задаваемые вопросы: прокладка кабелей
Правильная организация кабелей внутри серверного шкафа обеспечивает максимальное время безотказной работы, оптимизированные тепловые характеристики, радикальное сокращение времени устранения неполадок, повышенную физическую безопасность и масштабируемую архитектуру, которая позволяет в будущем расширять оборудование без системных сбоев.
Когда несколько сетевых коммутаторов, блоков распределения питания и корпоративных серверов упакованы в среду с высокой плотностью размещения, они генерируют огромную тепловую энергию. Неуправляемые кабели передачи данных внутри серверного шкафа блокируют вытяжные пути и препятствуют непрерывной циркуляции охлажденного воздуха. Организуя каждую линию внутри серверного шкафа, вы устраняете структурные блокировки. Это позволяет охлаждающим вентиляторам плавно проталкивать воздух через корпус серверного шкафа, устраняя опасные горячие точки, которые ухудшают качество электронных компонентов. Выбор хорошо вентилируемого серверного шкафа еще больше увеличивает тепловую эффективность.
В беспорядочной среде данных идентификация одного неисправного патч-корда внутри серверного шкафа может занять несколько часов в запутанном медном гнезде. Систематическая маркировка и маршрутизация внутри серверного шкафа позволяют сетевым специалистам изолировать, удалять и заменять соединения за считанные секунды. Такое быстрое вмешательство в серверную стойку обеспечивает высокую доступность системы и предотвращает случайное отключение соседних цепей под напряжением во время плановых циклов технического обслуживания. Правильное управление серверным шкафом устраняет эти эксплуатационные риски.
Медные и оптоволоконные кабели имеют строгие механические допуски в отношении радиуса изгиба и весового напряжения. Оставленные без поддержки внутри серверной стойки, тяжелые жгуты оказывают огромное давление вниз на отдельные порты RJ45 или LC, что приводит к микротрещинам медных жил или затуханию сигнала в стеклянных волокнах. Использование структурных каналов внутри серверного шкафа гарантирует, что ни один провод не будет подвергаться чрезмерным физическим нагрузкам, обеспечивая неизменно высокую скорость передачи данных по сети. Таким образом, сохраняется физическая целостность серверного шкафа.
Операции современного предприятия требуют строгого соблюдения международных стандартов структурной кабельной разводки при каждом развертывании серверного шкафа. Хорошо организованная инфраструктура внутри серверного шкафа отражает абсолютный профессионализм и позволяет без труда проходить проверки безопасности и требования аудита. Он превращает физическую серверную комнату в легко управляемый актив, превращая серверный шкаф в образец чистого архитектурного проектирования, который вселяет уверенность как в заинтересованных сторон, так и в приезжающих технических экспертов.
Состояние кабелей | Эффективность воздушного потока в серверной стойке | Средний риск простоя | Срок службы компонента | Уровень помех |
Неуправляемый клубок | Снижено на 45 процентов | Высокий операционный риск | Значительно сокращено | Разговор о повышенном кресте |
Стандартная организация | Улучшено на 80 процентов | Низкий операционный риск | Оптимальный срок службы | Минимальное вмешательство |
Структурированная высокая плотность | Оптимизирован на 100 процентов | Минимальный операционный риск | Максимальный ожидаемый срок службы | Нулевой отслеживаемый перекрестный разговор |
Совет по оптимизации обслуживания: Всегда оставляйте зазор не менее двух дюймов между высоковольтными распределительными шнурами и медными линиями передачи данных низкого напряжения внутри серверного шкафа. Такое физическое разделение предотвращает снижение производительности сети электромагнитными помехами, одновременно значительно улучшая структурную пожаробезопасность внутри закрытой системы серверных стоек. |
Организация серверного шкафа требует точной документации, систематической сортировки линий электропитания и передачи данных, строгого соблюдения спецификаций радиуса изгиба, четких протоколов маркировки и стратегической прокладки через выделенные вертикальные и горизонтальные пути удержания.
Прежде чем прокладывать один патч-корд через серверный шкаф, вы должны разработать полную структурную карту компоновки. Это включает в себя проверку каждого сервера, коммутатора и патч-панели внутри серверного шкафа для определения точной длины необходимых патч-кордов. Предварительное планирование серверной стойки исключает лишние провисания, которые создают ненужный физический беспорядок внутри задней части шкафа.
Силовые кабели большой мощности генерируют локализованные электромагнитные поля, которые вызывают электронные помехи в соседних медных линиях передачи данных внутри серверного шкафа. Для поддержания высокой пропускной способности прокладывайте все шнуры питания вдоль одной стороны серверного шкафа, а все каналы Ethernet или оптоволоконные каналы — вдоль противоположной стороны серверного шкафа. Такое пространственное разделение внутри серверной стойки гарантирует абсолютную четкость сигнала и защищает деликатную цифровую связь.
Назначьте отдельные цвета определенным сетевым функциям внутри серверного шкафа, например синий для локальных сетей, желтый для сетей хранения данных и красный для критически важных каналов восходящей линии связи. Каждая линия внутри серверного шкафа должна иметь разборчивую этикетку в обеих конечных точках подключения, указывающую точное положение стойки серверного шкафа, идентификатор устройства и расположение порта, чтобы обеспечить мгновенную идентификацию во время аварийного устранения неполадок.
Сгруппируйте патч-корды в компактные логические жгуты по мере их выхода из сетевых коммутаторов внутри серверного шкафа. Закрепите эти группы с помощью несмятых креплений, направляя их непосредственно в вертикальные направляющие каналы серверного шкафа. Никогда не позволяйте линиям свободно проходить через открытые поверхности оборудования серверного шкафа, поскольку это полностью блокирует визуальный доступ к индикаторам состояния и ограничивает необходимость замены оборудования в режиме «горячей» замены.
Этап рабочего процесса | Основные задачи серверного шкафа | Требования к компонентам | Ожидаемые результаты |
Первоначальное картографирование | Задокументируйте все соединения и рассчитайте точную длину. | Конструктивные схемы и схемы | Предотвращение чрезмерного провисания кабеля |
Фаза изоляции | Отдельное распределение электроэнергии от линий передачи данных | Выделенные пути маршрутизации | Устраняет электромагнитные помехи |
Цветовая стратегия | Развертывание определенных цветов для различных подуровней сети. | Разноцветные патч-корды | Резкое сокращение сроков диагностики. |
Объединение выполнения | Безопасные пути вдоль функциональной вертикальной опорной конструкции | Гибкие не повреждающие ремни. | Беспрепятственный доступ к торцам оборудования |
Развертывание сети высокой плотности зависит от мощного структурного оборудования, включая горизонтальные менеджеры, вертикальные воздуховоды, патч-панели, щеточные панели и надежные корпуса, такие как серверный шкаф, для организации тысяч отдельных каналов передачи данных.
Горизонтальные менеджеры устанавливаются между сетевыми коммутаторами и патч-панелями внутри серверного шкафа для плавного направления кабелей по бокам каркасной конструкции. В этих устройствах используются точные пластиковые или металлические пальцы внутри серверного шкафа для разделения отдельных коммутационных линий, сохраняя их горизонтальность и организованность, поскольку они устраняют зазор между портами оборудования высокой плотности.
Вертикальные менеджеры занимают всю высоту каркаса серверного шкафа, обеспечивая просторную внутреннюю магистраль для перемещения больших пучков проводов между разными уровнями стойки. Эти каналы большого объема внутри серверного шкафа оснащены съемными передними крышками, которые скрывают сложную внутреннюю проводку и обеспечивают легкий доступ при добавлении новых аппаратных средств в серверный шкаф.
Патч-панели служат центральным распределительным узлом для входящей структурной проводки внутри серверного шкафа. Подключая постоянные строительные линии к задней части патч-панели внутри серверного шкафа, вы защищаете чувствительные аппаратные переключатели от физического износа в результате повторяющихся циклов установки. Короткие, легко заменяемые патч-корды соединяют панель с соседними сетевыми коммутаторами внутри серверного шкафа.
Для современных высокопроизводительных объектов установка серверного шкафа Intelligent 19 с ЖК-экраном для удаленного мониторинга и управления обеспечивает превосходную среду, в которой структурная прокладка кабелей идеально интегрируется с возможностями цифрового мониторинга в реальном времени, обеспечивая полный контроль над плотностью сети и условиями окружающей среды в рамках стандартной структуры серверного шкафа.
Категория оборудования | Основная структурная функция серверного шкафа | Общий материал для макияжа | Типичные размеры и габариты |
Горизонтальный менеджер | Направляет патч-корды горизонтально между коммутаторами | Холоднокатаная сталь или промышленный пластик | Высота 1U или 2U для стандартных девятнадцатидюймовых корпусов. |
Вертикальный канал | Безопасное размещение больших объемов вертикальных пучков проводов | Толстый алюминиевый или стальной лист | Высота от 42U до 48U с глубокими боковыми профилями |
Патч-панель | Действует как центральная точка подключения меди или оптоволокна. | Стальные пластины с модульными домкратами Keystone. | Конфигурации с 24 портами или 48 портами на единицу стойки |
Панель с щетками | Блокирует утечку горячего воздуха, пропуская линии | Стальной каркас с нейлоновой щетиной высокой плотности. | Стандартные монтажные конфигурации высотой 1U |
Да, специальные аксессуары являются обязательными компонентами, которые снимают физическое напряжение, предотвращают серьезные нарушения радиуса изгиба, защищают тяжелые пучки проводов и защищают хрупкие оптоволоконные сети внутри каждой установки серверного шкафа.
Традиционные пластиковые стяжки-молнии имеют острые края и жесткую конструкцию, которые могут легко врезаться в мягкую оболочку кабеля или раздавить внутренние медные витые пары, если они слишком затянуты внутри серверного шкафа. Гибкие крепежные ремни с крючками и петлями обеспечивают надежную поддержку многократного использования без приложения локальной сдавливающей силы внутри серверного шкафа, позволяя пучкам проводов естественным образом расширяться и сжиматься под воздействием температурных колебаний.
Металлические или пластиковые D-образные кольца прикрепляются непосредственно к каркасу серверного шкафа, образуя открытые петли, которые направляют большие провода по определенным горизонтальным или вертикальным путям. Геометрия разомкнутого контура внутри серверной стойки позволяет техническим специалистам мгновенно устанавливать новые линии на место, не разъединяя существующие рабочие сетевые соединения.
Промышленные среды требуют дополнительной защиты сетевых точек распределения. Развертывание водонепроницаемого наружного шкафа из нержавеющей стали со степенью защиты IP55 гарантирует, что ваша структурная проводка, терминальное оборудование и внутренние аксессуары останутся полностью защищенными от сильной пыли, влаги и экстремальных элементов окружающей среды, что отражает безопасность установки внутреннего серверного шкафа.
Для крупномасштабных обрабатывающих предприятий выбор серверного шкафа корпоративного уровня предлагает структурные точки крепления и глубоко интегрированные пути маршрутизации, разработанные специально для поддержки тяжелой медной сетевой инфраструктуры высокой плотности.
Тип аксессуара | Основное использование при развертывании в серверной стойке | Ключевое физическое преимущество | Фактор повторного использования |
Ремни с крючками и петлями | Аккуратное объединение линий передачи данных без повреждения оболочек | Нулевой риск повреждения при чрезмерной затяжке | Полностью многоразовый на неопределенный срок |
Сверхмощные D-кольца | Создание особых модульных дорожек на каркасных стенах | Открытая конструкция позволяет быстро добавлять провода. | Постоянное структурное крепление |
Кабельные стяжки (пластик) | Крепление жестких шнуров питания или структурного кабелепровода | Высокая прочность на растяжение, удерживающая способность | Только одноразовое использование (необходимо разрезать) |
Идентификационные теги | Маркировка конкретных местоположений портов источника и назначения | Устраняет ошибки отслеживания во время простоев | Изменяемая надпись или печатная поверхность |
Неуправляемая проводка создает плотную физическую стену в задней части корпусов оборудования, полностью удерживая горячий отработанный воздух внутри корпуса. Это температурное ограничение заставляет внутренние вентиляторы сервера вращаться на максимальной скорости внутри серверной стойки, что приводит к увеличению энергопотребления и ускорению механического износа. Со временем эти повышенные температуры внутри серверного шкафа приводят к частому перегреву оборудования, необъяснимым сбоям системы и преждевременным выходам из строя модулей памяти.
Да, плохая организация напрямую ставит под угрозу целостность передачи сетевых данных внутри серверного шкафа. Когда тяжелые пучки свисают без поддержки, огромный вес, направленный вниз, постоянно натягивает медные выводы внутри патч-панелей серверного шкафа или портов коммутатора. Это физическое напряжение приводит к периодическим проблемам с электрическими контактами внутри серверной стойки, что приводит к ошибкам пакетов, высоким задержкам и неожиданным обрывам связи, что нарушает критически важные корпоративные рабочие процессы.
Для максимальной эффективности внутри серверного шкафа сетевые инженеры рекомендуют альтернативную компоновку конструкции, при которой патч-панель высотой 1U размещается непосредственно над или под сетевым коммутатором высотой 1U. Такое плотное физическое расположение внутри серверного шкафа позволяет техническим специалистам использовать короткие прозрачные патч-корды для прямого соединения портов, устраняя необходимость прокладки длинных линий по бокам серверного шкафа и сохраняя переднюю поверхность полностью упорядоченной.
