Изучение размеров и размеров серверной стойки: глубина, ширина и высота

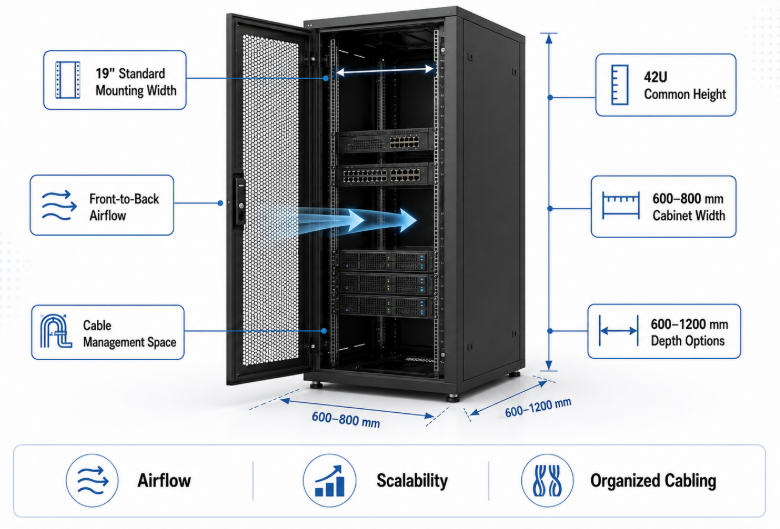

✅ Управление инфраструктурой центра обработки данных во многом зависит от выбора правильных размеров серверной стойки : стандартная ширина составляет 19 дюймов, высота варьируется от 1U до 48U (чаще всего 42U), а глубина варьируется от 600 мм до 1200 мм для размещения современного вычислительного оборудования высокой плотности, систем управления температурным режимом и структурированных кабельных систем.

Краткий обзор

❓️Понимание основ серверных стоек.

Единицы серверной стойки представляют собой стандартизированный шаг измерения по вертикали, используемый для определения возможности установки ИТ-оборудования внутри серверной стойки.

Концепция Rack Unit, повсеместно обозначаемая сокращениями U или RU, служит фундаментальным строительным блоком физической архитектуры центра обработки данных. Эта стандартизация, учрежденная Альянсом электронной промышленности, гарантирует, что аппаратные компоненты совершенно разных мировых производителей могут легко вписаться в любой стандартный корпус. Высота одной стойки по вертикали составляет ровно 1,75 дюйма или 44,45 миллиметра. При развертывании инфраструктуры понимание этого приращения позволяет техническим специалистам точно распределять слоты, предотвращая физические помехи между многоузловыми серверами с возможностью горячей замены, патч-панелями высокой плотности и выделенными блоками распределения питания.

При осмотре профессионального корпуса можно увидеть, что вертикальные монтажные направляющие имеют предварительно просверленные отверстия, сгруппированные в наборы по три, что соответствует одному полному пространству U. Расстояние между этими отверстиями соответствует строгой геометрической схеме и соответствует ушкам оборудования. Отсутствие этого фундаментального измерения на ранних этапах проектирования часто приводит к пространственному смещению, вынуждая инженеров оставлять дорогостоящие зазоры между аппаратными блоками, что в конечном итоге ставит под угрозу объемную эффективность всего серверного помещения.

Для сложных развертываний расчет общего вертикального пространства требует анализа как текущих физических площадей, так и запланированных расширений бизнеса. Корпуса производятся в стандартных конфигурациях: от небольших универсальных корпусов до массивных корпусов для совместного размещения. Выбор идеальной высоты требует баланса физических ограничений здания, таких как конструктивные просветы потолка и грузоподъемность фальшпола, с долгосрочной дорожной картой предприятия по плотности вычислений.

Преобразование стандартных вертикальных единиц

❗️Изучены размеры стандартной ширины серверной стойки

Стандартная ширина серверной стойки в первую очередь относится к 19-дюймовому горизонтальному монтажному расстоянию между передними направляющими, а внешняя ширина варьируется от 600 до 800 мм в зависимости от требований к физическому пространству.

Хотя внутренний монтажный размер практически для всего корпоративного оборудования остается фиксированным на уровне 19 дюймов, общую внешнюю ширину серверного шкафа необходимо выбирать с учетом конкретных эксплуатационных потребностей. Спецификация 19 дюймов охватывает физическое расстояние от центра одного монтажного отверстия до противоположной стороны, что соответствует стандартным размерам лицевой панели серверов, маршрутизаторов и силового оборудования. Однако внешняя оболочка шкафа обычно изготавливается в конфигурациях шириной 600 или 800 мм, каждая из которых выполняет определенные функциональные роли в структурированной ИТ-среде.

Выбор шкафа шириной 600 мм очень эффективен для рядов серверов с высокой плотностью размещения, где площадь помещения ограничена, а оборудование состоит в основном из стандартных вычислительных узлов, монтируемых в стойку. Поскольку серверы обычно имеют порты ввода-вывода, расположенные на задней панели, и встроенные кронштейны для прокладки кабелей, они не требуют большого пространства для боковой прокладки. Ширина 600 мм обеспечивает компактность установки, идеально сочетается со стандартной напольной плиткой в ​​современных центрах обработки данных и максимизирует вычислительную мощность на квадратный фут недвижимости.

И наоборот, шкаф шириной 800 мм обеспечивает существенное дополнительное пространство по обе стороны внутренней 19-дюймовой монтажной рамы. Этот дополнительный внутренний зазор необходим для сетевых корпусов, в которых размещаются коммутаторы ядра, оптоволоконные кабели высокой плотности и обширные медные коммутационные соединения. Боковые каналы позволяют устанавливать вертикальные кабельные организаторы, мощные распределительные блоки и катушки для хранения, гарантируя, что массивные пучки проводов не блокируют пути вытяжного воздуха, идущего сзади от активного ИТ-оборудования.

Конструктивные размеры вариантов ширины

Структурные преимущества оптимизации ширины

1. Изоляция пути воздушного потока

Использование более широких рам позволяет инженерам устанавливать физические дефлекторы, которые не позволяют холодному воздуху проходить в обход серверного корпуса. Такое разделение пропускает всю охлаждающую среду через активное оборудование, устраняя точки перегрева.

2. Кабельные трассы высокой пропускной способности.

Шасси длиной 800 мм позволяет тысячам патч-кордов проходить вертикально по передним или задним углам, не попадая в зону монтажа оборудования. Это обеспечивает полный доступ к путям технического обслуживания.

3. Интеграция распределения электроэнергии

Дополнительное боковое пространство позволяет устанавливать два резервных вертикальных интеллектуальных блока распределения питания, не затрудняя возможность горячей замены серверных блоков питания, вентиляторов или массивов хранения данных на задней панели.

Прояснение вариантов глубины серверной стойки

Варианты глубины серверной стойки определяют общее горизонтальное пространство от передней двери до задней двери: от 600 мм для телекоммуникационных приложений до 1200 мм для крупных вычислительных узлов предприятия.

Чтобы выбрать правильную глубину серверной стойки, необходимо внимательно изучить как внешнюю площадь основания, так и фактическую внутреннюю регулируемую монтажную глубину. Аппаратным компонентам требуется физическое пространство не только для металлического корпуса, но также для передних ручек, задних шнуров питания, радиусов изгиба интерфейсных кабелей и достаточных зон вытяжки. Если шкаф заказан с недостаточной глубиной, компоненты могут прижаться к стеклу или перфорированным стальным дверцам, повреждая каналы передачи данных или перекрывая важные пути охлаждения.

Глубина современных стоек значительно увеличилась для поддержки глубоких многопроцессорных систем и модульных блейд-фреймов. Десять лет назад рамы глубиной 1000 мм было достаточно; однако для современных вычислительных приложений, требующих тяжелых условий эксплуатации, требуются шкафы глубиной 1100 или 1200 мм. Эти сверхглубокие рамы обеспечивают необходимый физический зазор для сдвига внутренних вертикальных направляющих внутрь, оставляя достаточно места сзади для массивных блоков распределения питания и вертикальной организации кабелей, не ограничивая поток вытяжного воздуха.

Для менее интенсивных сред более мелкие следы остаются весьма актуальными. Сетевые коммутаторы и патч-панели обычно имеют меньшую физическую глубину, что позволяет им эффективно работать в конструкциях глубиной 600 или 800 мм. Когда пространство ограничено, инженеры используют эти более короткие конфигурации, чтобы обеспечить более широкие, соответствующие нормам проходы доступа между рядами оборудования, оптимизируя как безопасность, так и использование пола.

Технические характеристики глубокой и малой глубины

Выбор правильной высоты серверной стойки

Выбор правильной высоты серверной стойки требует баланса между непосредственными требованиями к вертикальному оборудованию и физическими ограничениями местного помещения, используя стандартные конфигурации от 6U до 48U.

Вертикальная высота корпуса влияет как на его общую вычислительную мощность, так и на воздействие на окружающую среду. При планировании планировки серверной комнаты высоту необходимо анализировать с двух точек зрения: общего количества стоек, доступных для установки оборудования, и общей внешней физической высоты самой рамы. Стандартные многопользовательские центры обработки данных предпочитают максимизацию вертикальности, часто выбирая шкафы высотой 42U, 45U или 48U, чтобы использовать вертикальную высоту и минимизировать дорогостоящее использование площади.

Для малых предприятий, филиалов или точек периферийных вычислений полноразмерные промышленные фреймы зачастую непрактичны. Эти приложения лучше обслуживаются вариантами среднего размера, такими как корпуса 12U, 18U или 24U. Эти системы половинной высоты легко помещаются под стандартными офисными столами, внутри подсобных помещений или в ограниченных торговых помещениях, обеспечивая при этом точный 19-дюймовый монтажный профиль, необходимый для поддержки межсетевых экранов корпоративного уровня, локальных массивов хранения данных и источников резервного питания.

При оценке высоты крайне важно учитывать физический путь, который должен пройти шкаф, чтобы достичь конечного рабочего места. Дверные рамы, служебные лифты, низко висящие водопроводные трубы и несущие балки могут заблокировать высокий шкаф высотой 48U во время доставки. Всегда проверяйте, чтобы зазоры при транспортировке соответствовали внешним размерам полностью собранной рамы или превышали ее, включая любые сверхмощные ролики, регулировочные ножки или установленные сверху охлаждающие вентиляторы.

Классификация категорий высоты

Внутренние и внешние размеры при выборе стойки

Внутренние размеры определяют максимальное пространство, доступное для установки ИТ-компонентов, тогда как внешние размеры определяют внешнюю площадь, необходимую для планировки помещения и планирования пути доставки.

Распространенной ошибкой при строительстве центров обработки данных является путаница внутренних монтажных зазоров с внешними размерами корпуса из листового металла. Внешняя оболочка включает в себя необходимые структурные элементы, такие как усиленные угловые стойки, боковые панели с двойными стенками, механизмы дверных защелок и воздухозаборники. Следовательно, шкаф с внешней шириной 800 мм по-прежнему обеспечивает стандартную внутреннюю монтажную ширину 19 дюймов. Понимание этой разницы предотвращает ошибки развертывания, когда оборудование прибывает, но не может быть установлено из-за физического взаимодействия с элементами конструкции.

Внутреннюю глубину можно легко регулировать, поскольку вертикальные монтажные направляющие прикреплены к направляющим системам, проходящим вдоль основания и верхних пластин шасси. Технические специалисты могут сдвигать эти направляющие вперед или назад, чтобы они точно соответствовали точкам крепления комплектов направляющих для серверов. Однако слишком сильное смещение направляющих вперед оставляет недостаточно места для просвета передней двери и радиусов изгиба соединительных кабелей, а слишком сильное смещение направляющих назад может привести к защемлению силовых кабелей относительно панели задней двери.

Внешние размеры имеют решающее значение для управления планировкой помещения и экологических инженерных расчетов. Проектирование систем изоляции горячих и холодных коридоров требует точной внешней ширины и высоты, чтобы обеспечить надлежащее уплотнение от потолочных пленумов или виниловых защитных штор. Кроме того, внешние размеры используются для расчета площади контакта с полом для распределения веса нагрузки на пол, что жизненно важно при развертывании сверхтяжелых резервных аккумуляторных батарей или заполненных массивов хранения данных.

Отклонение размерных параметров

1. Смещение зазора передней направляющей

Важно соблюдать минимальный зазор от 50 до 75 мм между внутренней передней направляющей и обшивкой двери. Эта буферная зона защищает высокопроизводительные оптоволоконные патч-корды от сдавливания или превышения максимального радиуса изгиба.

2. Зоны установки заднего PDU

Пространство между задними вертикальными монтажными направляющими и задней дверью должно вмещать как первичную, так и вторичную линию электропередачи. Эта зона гарантирует, что сильноточные вилки питания можно безопасно вставлять, не блокируя путь горячей замены модулей внутренних вентиляторов охлаждения.

3. Входы в базовую камеру

Открытая зона в нижней части шкафа должна совпадать с вырезами в плитке фальшпола. Такое выравнивание позволяет линиям передачи данных и силовым штырям аккуратно входить в шкаф, не трутся об острые края листового металла.

Конструктивные типы серверных стоек

Архитектуры серверных стоек классифицируются по типам физической конструкции, которые включают открытые корпуса, закрытые шкафы, настенные шкафы и специализированные промышленные конструкции, разработанные для защиты критически важных ИТ-активов от опасностей окружающей среды.

Среда, в которой размещается оборудование, определяет необходимый структурный стиль шкафа. В безопасных центрах обработки данных с кондиционированием воздуха открытые конструкции, состоящие из двух или четырех вертикальных стальных стоек, обеспечивают превосходную доступность конструкции и беспрепятственный поток воздуха. Однако, когда требуется контроль физического доступа, структурная безопасность и целенаправленное управление температурным режимом, становятся необходимыми полностью закрытые конструкции, оснащенные запирающимися передними, задними и боковыми панелями.

Для локализованных периферийных вычислений, конечных точек распределенной сети или филиалов из-за ограничений пространства часто требуется установка оборудования непосредственно на стены или несущие колонны. Прочные настенные кронштейны и компактные шкафы надежно поддерживают сетевое оборудование до определенного предела веса, удерживая критически важное оборудование над полом, вдали от пешеходов или случайных повреждений. При мониторинге удаленных объектов выбор интеллектуального шкафа на 19 серверов с ЖК-экраном для удаленного мониторинга и управления обеспечивает точное отслеживание состояния окружающей среды, позволяя администраторам отслеживать температурные профили и управлять удаленными активами через централизованный цифровой интерфейс.

При размещении оборудования за пределами структурированных зданий центров обработки данных оборудование должно быть защищено от дождя, переносимой ветром пыли и резких перепадов температур. В этих условиях водонепроницаемый наружный шкаф из нержавеющей стали со степенью защиты IP55 обеспечивает надежную защиту окружающей среды, предотвращая проникновение влаги и используя погодные уплотнения промышленного класса для обеспечения непрерывной работы удаленных телекоммуникационных установок или систем мониторинга периметра.

Сравнение структурных типов

Управление температурой и размеры

Эффективность управления температурным режимом напрямую зависит от выбора размера шкафа, обеспечивающего достаточное внутреннее пространство для правильного распределения воздушного потока и предотвращения рециркуляции горячего вытяжного воздуха в холодные зоны впуска.

Поскольку современные процессоры перегреваются, соотношение между размерами корпуса и управлением температурой становится критически важным. Если шкаф слишком плотно набит оборудованием и ему не хватает глубины или ширины, естественные пути рассеивания тепла блокируются. В современных конструкциях управления температурным режимом используется модель воздушного потока спереди назад: холодный воздух втягивается из переднего прохода, протягивается через корпус и выбрасывается через заднюю часть. Любое физическое ограничение на этом пути увеличивает тепловую нагрузку, вызывая регулирование внутренних компонентов или преждевременный отказ оборудования.

Использование глухих панелей — очень эффективный способ оптимизировать поток воздуха в шкафу. Эти невентилируемые листы устанавливаются в пустых стойках, чтобы блокировать открытые пространства, пропуская холодный воздух через активное оборудование, а не позволяя ему лениво просачиваться в заднюю вытяжную камеру. Кроме того, выбор шкафа большей глубины обеспечивает встроенную буферную зону сзади, позволяющую горячему воздуху расширяться и беспрепятственно подниматься к верхним возвратным камерам, не создавая противодавления против вытяжных вентиляторов сервера.

В конфигурациях с высокой плотностью пассивная конвекция часто требует поддержки со стороны аксессуаров активного охлаждения. Верхние вентиляторные панели, нижние вентиляционные решетки и интеллектуальные вытяжные устройства могут быть интегрированы в каркас шкафа для активной подачи воздуха через систему. Правильное управление этими путями воздушного потока позволяет центрам обработки данных работать при более высоких рабочих параметрах окружающей среды, снижая показатели общей эффективности использования энергии (PUE) и снижая счета за электроэнергию.

Параметры оптимизации воздушного потока

Передовая практика управления температурным режимом: всегда поддерживайте тепловую границу спереди и сзади, используя боковые воздушные заслонки и заглушки. Никогда не смешивайте охлаждающее оборудование, расположенное спереди назад, с оборудованием для дыхания, расположенным по бокам, в одном вертикальном штабеле без использования кожухов для отвода воздуха для корректировки путей потока.

Требования к пространству для прокладки кабелей

Требования к пространству для прокладки кабелей диктуют необходимые внутренние зазоры, необходимые для прокладки линий передачи данных основной сети и основных источников питания, не ограничивая доступ к оборудованию и не блокируя пути выхлопа.

Современные вычислительные массивы высокой плотности требуют обширных возможностей подключения, а это означает, что в одном шкафу высотой 42U могут разместиться сотни активных сетевых линий и источников питания. Без достаточного вертикального и горизонтального зазора, предусмотренного в размерах шкафа, эта проводка может быстро превратиться в неуправляемый беспорядок, затрудняющий поток воздуха и усложняющий обслуживание. При планировании развертывания инфраструктуры определение приоритета выделенных вертикальных каналов проводки имеет важное значение для долгосрочной работоспособности.

Выбор шкафа шириной 800 мм обеспечивает значительное преимущество при комплексной прокладке кабелей. Дополнительная ширина создает выделенные проходы по обеим сторонам центрального 19-дюймового стека оборудования. Эти пространства могут быть оборудованы вертикальными менеджерами высокой пропускной способности, D-образными кольцами и тканевыми стяжками на липучке, что позволяет техническим специалистам аккуратно укладывать толстые пучки медных или чувствительных оптоволоконных патч-кордов на значительном расстоянии от шасси оборудования.

Кроме того, между активными коммутаторами и патч-панелями необходимо через равные промежутки времени устанавливать соответствующие элементы горизонтального управления. Эти компоненты обеспечивают чистые точки входа и выхода проводки, предотвращая нагрузку на чувствительные соединительные порты. Четкая организация кабелей гарантирует, что отдельные серверные узлы могут полностью выдвигаться по телескопическим монтажным направляющим для обслуживания без отключения соседних активных производственных сетей.

Габаритные характеристики среды электропроводки

Будущая проверка инфраструктуры вашей серверной стойки

Инфраструктура серверных стоек, готовая к будущему, требует выбора сверхстандартных размеров шкафа и грузоподъемности во время первоначального развертывания, чтобы беспрепятственно разместить вычислительные ресурсы, электропитание и хранилище следующего поколения.

Технологические циклы меняются быстро, а это означает, что развернутая сегодня инфраструктура должна оставаться работоспособной даже после нескольких поколений обновлений ИТ-оборудования. Выбор корпусов минимального размера для экономии первоначальных затрат часто приводит к обратным результатам, когда новые, более глубокие или более быстродействующие сменные серверы не могут поместиться в существующие фреймы. Инвестируя с самого начала в более глубокие, широкие и высокие корпуса, предприятия гарантируют, что их физическая инфраструктура останется адаптируемой и актуальной с течением времени.

При планировании долгосрочной плотности грузоподъемность так же важна, как и физический размер. Номинальная статическая нагрузка определяет, какой общий вес оборудования может безопасно выдержать стальная рама шкафа при парковке на регулируемых ножках. Современные конфигурации с высокой плотностью размещения, наполненные глубокими массивами лезвий и тяжелыми источниками бесперебойного питания, могут легко весить более 1300 килограммов, что требует прочной стальной конструкции и усиленных угловых стоек для предотвращения скручивания или разрушения конструкции.

Наконец, верхняя и нижняя входные панели шкафа должны иметь большие адаптируемые зоны вырезов. По мере того как сетевые архитектуры смещаются в сторону оптоволокна с более высокой пропускной способностью и большей потребляемой мощностью, объем входящих кабелей существенно меняется. Наличие больших входных портов с щеточным уплотнением позволяет техническим специалистам легко протягивать новые линии и обновлять системы электропитания, не подвергая внутреннее оборудование воздействию пыльных условий окружающей среды.

План долгосрочного планирования мощности

1. Объемное распределение накладных расходов

Всегда выбирайте глубину шкафа, которая превышает самый глубокий запланированный аппаратный компонент как минимум на 150 мм. Это дополнительное пространство обеспечивает необходимое пространство сзади для размещения высокопроизводительных блоков распределения питания и организованных пучков прокладки кабелей.

2. Запас грузоподъемности

Выбирайте структурные каркасы, которые обеспечивают номинальную статическую нагрузку как минимум на 25 % выше, чем вы рассчитывали при немедленном развертывании. Этот буфер безопасности легко вмещает будущие массивы хранения данных высокой плотности или обновления резервной батареи.

3. Разделение мощности и данных

Убедитесь, что компоновка включает в себя двойные вертикальные монтажные пути на противоположных сторонах задней рамы. Такое разделение изолирует низковольтные линии передачи данных от основных силовых кабелей, предотвращая электромагнитные помехи и обеспечивая порядок на рабочем месте.
