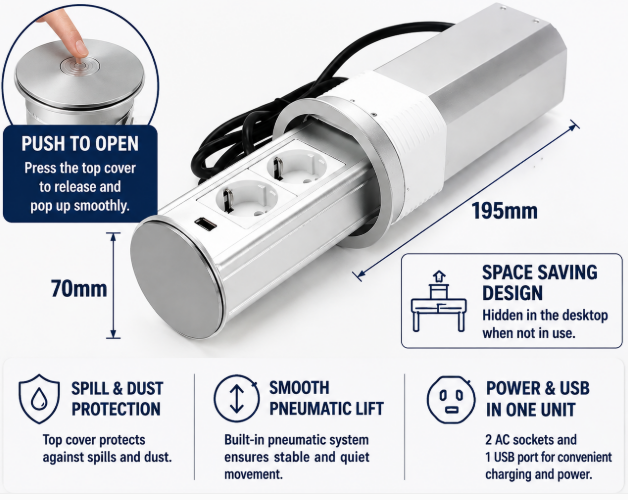

Выдвижные розетки работают через механические или пневматические подъемные механизмы, такие как газовые стойки или пружины с защелкой, расположенные под столом. Нажатие на верхнюю крышку освобождает механическую защелку, позволяя пружине или давлению газа плавно поднять блок розеток в вертикальное, доступное положение.
Выдвижные розетки прячутся внутри прилавков, обеспечивая электроэнергию и экономя ценное пространство на столе.
В пневматических системах используются азотные демпферы для плавного движения без необходимости использования внешнего двигателя.
Силиконовые уплотнения защищают электрические контакты под напряжением от случайных разливов и накопления пыли.
Для установки необходимы точные размеры выреза и свободное вертикальное пространство под столом.
Прокладка кабелей с защитой от натяжения обеспечивает плавность изгибов внутренней проводки без усталости при изгибе.
В выдвижных розетках используются три основных метода перемещения: пружины с защелкой, пневматические газовые стойки или моторизованные приводы.
В ручных пружинных системах с нажимной защелкой используются внутренние пружины в сочетании с механизмом сенсорной защелки. Нажатие на верхнюю крышку отключает защелку, позволяя силе пружины толкать корпус розетки вверх. Поворотные фрикционные демпферы вдоль направляющей предотвращают слишком резкий подхват модуля.
Пневматические выдвижные розетки заменяют простые пружины герметичными баллонами с азотом. Газовая стойка обеспечивает постоянное давление вверх, плавно поднимая силовой модуль. При проектировании коммерческих объектов наша команда отдает приоритет настольной пневматической выдвижной розетке европейского типа для офиса или кухни, поскольку ее пневматический демпфер плавно замедляется в верхней части хода, уменьшая механическое воздействие и вибрацию стола.
В системах с выдвижными розетками с электроприводом используются электрические шаговые двигатели или мотор-редукторы, соединенные с ходовым винтом с резьбой. Датчики прикосновения запускают двигатель, который перемещает корпус розетки вверх или вниз. Несмотря на то, что моторизованные агрегаты автоматизированы, они требуют внешнего питания, имеют больше потенциальных точек отказа и стоят значительно дороже, чем пневматические конструкции.
Коммерческая выдвижная розетка состоит из внешнего шасси, подъемных приводов, направляющих, модулей питания и гибкой проводки.
Внешний корпус изготовлен из экструдированного алюминия или огнестойкого АБС-пластика. Этот контейнер защищает механические детали от помех под столом, собирает мусор и крепится к мебельной панели с помощью стопорного кольца с резьбой.
Внутри находится вертикальная каретка с розетками переменного тока, USB-платами для зарядки и устройствами передачи данных. Прецизионные направляющие из алюминия или стали вдоль внешней трубы в сочетании с тефлоновыми или нейлоновыми скользящими втулками обеспечивают плавное вертикальное движение без раскачивания.
В основании находится основной источник питания. Поскольку стойка розетки перемещается вертикально, а внешнее соединение остается неподвижным, внутренний жгут проводов должен перемещаться свободно, не защемляясь. Высокогибкие медные кабели прокладываются через внутренние направляющие, что позволяет безопасно контролировать провисание при тысячах циклов подъема.
Имя компонента | Первичный материал | Инженерная функция |
Верхняя крышка/крышка | Анодированный алюминий | Обеспечивает идеальное покрытие и защищает от пролитой жидкости. |
Внешняя защитная канистра | Огнестойкий АБС-пластик | Герметизирует механику и изолирует проводку под напряжением. |
Вертикальный подъемный цилиндр | Герметичная газовая стойка | Генерирует постоянную восходящую силу без энергии. |
Направляющие втулки | Самосмазывающийся ПТФЭ | Предотвращает боковое раскачивание и сохраняет выравнивание. |
Гибкая силовая проводка | Высокогибкая медная проволока | Безопасно передает питание на движущиеся розетки. |
Рабочий цикл выдвижной розетки состоит из четырех этапов: освобождение защелки, контролируемый подъем, верхняя фиксация и втягивание нажатием.
Состояние ожидания начинается с полностью утопленной розетки. Верхняя крышка плотно прилегает к столу и удерживается подпружиненной защелкой. Внутренний газовый баллон или пружина остаются сжатыми под напряжением стопорного штифта.
Когда пользователь нажимает на верхнюю крышку, направленная вниз сила высвобождает защелку из направляющей. Освободившись от защелки, сжатый пневматический цилиндр оказывает устойчивое направленное вверх усилие на каретку внутреннего модуля.
Когда каретка поднимается, внутренние жидкостные демпферы контролируют скорость, обеспечивая плавный подъем за две-три секунды. При полном выдвижении механический ограничитель фиксирует направляющую в сборе, поэтому подключение устройств не приведет к случайному опусканию стойки обратно вниз.
Чтобы втянуть устройство, пользователь нажимает на крышку до тех пор, пока штифт защелки не защелкнется в удерживающем гнезде, повторно сжимая газовый амортизатор и фиксируя устройство заподлицо.
В пневматическом подъеме используются газовые демпферы для контролируемого движения, тогда как в базовых механических системах используются стальные пружины и шестерни.
В механических пружинных системах для подъема модуля используются спиральные стальные пружины. Эти базовые конструкции имеют нелинейные кривые силы: сначала они быстро схватываются, а затем исчезают вблизи верхнего выдвижения. Дополнительные фрикционные шестерни помогают сгладить эту проблему, но увлажняющая смазка со временем может ухудшиться, что приведет к неравномерной скорости подъема.
В пневматических механизмах используются герметичные газовые баллоны, заправленные азотом под высоким давлением, для приложения равномерного усилия по всему ходу. Внутренние камеры для жидкости регулируют скорость без внешней смазки, обеспечивая более тихую работу, более плавный ход и стабильную работу при изменениях температуры.
В коммерческих установках европейские разработчики постоянно предпочитают настольную пневматическую выдвижную розетку европейского типа для офиса или кухни механическим вариантам. Равномерная подъемная сила легко справляется с тяжелыми металлическими лицевыми панелями и встроенными трансформаторами, не защемляя их во время работы.
Выдвижные розетки обеспечивают очевидные функциональные преимущества: улучшенная прокладка кабелей, экономия места, улучшенная эргономика и защита от брызг.
Оптимизация пространства
Скрывая электрические розетки, выдвижные розетки оставляют пространство на столе открытым для повседневной работы. В конференц-залах это позволяет избежать громоздких кабельных желобов и сохранить эстетику чистой поверхности, когда питание не требуется.
Защита от разливов
Открытые розетки легко собирают пыль и пролитую жидкость. Выдвижные розетки оснащены верхними крышками с резиновыми уплотнениями по периметру, которые отводят случайные жидкости от внутренних электрических контактов при замыкании.
Эргономичный доступ к электропитанию
Стандартные настенные розетки вынуждают пользователей искать электропитание под столом. Выдвижная розетка позволяет подавать питание переменного тока и USB-зарядку прямо на рабочую высоту, улучшая доступность в коммерческих средах.
Снижение рисков при поездке
Висячие удлинительные кабели, подвешенные к краям стола, создают опасность спотыкания и риска стащить устройства со стола. Выдвижные устройства удерживают основную проводку под столом, позволяя аккуратно подключать короткие шнуры сверху.
Для установки выдвижной розетки требуется точный вырез, свободное пространство под столом, зажим корпуса и прокладка кабелей питания.
Установка начинается с вырезания чистого отверстия в столе с помощью кольцевой пилы или фрезерного станка с ЧПУ. Точные размеры отверстий гарантируют, что верхняя крышка будет плотно прилегать к краям выреза стола.
Далее выдвижной узел опускают в вырез сверху, устанавливая резиновый уплотнитель между верхним фланцем и рабочим столом. Снизу к внешнему корпусу привинчивается стопорное кольцо с резьбой, плотно прижимающее устройство к столешнице.
Управление пространством под столом имеет важное значение. Установщики должны убедиться, что нижняя часть корпуса не мешает выдвижным ящикам, опорным рамам или пространству для ног пользователя. Главные силовые кабели, выходящие из нижнего сальника, должны быть закреплены зажимами для снятия натяжения, чтобы обеспечить плавное вертикальное перемещение.
Убедитесь, что толщина столешницы соответствует диапазону зажима монтажного кольца (от 10 до 60 мм).
Измерьте вертикальный зазор под столом, чтобы он не мешал ящикам или пространству для ног.
Убедитесь, что верхнее уплотнение плотно прилегает к поверхности стола, чтобы предотвратить попадание жидкости.
Закрепите основной кабель на опорах под столом с помощью зажимов для защиты от натяжения, чтобы защитить клеммную проводку.
Обслуживание выдвижной розетки включает в себя очистку верхних уплотнений, проверку внутренних направляющих и проверку защиты от натяжения кабеля.
За месяцы ежедневного использования пыль и засохшие остатки жидкости могут собираться в кольцевом зазоре вокруг выдвижной крышки. Накопленный мусор вдоль вертикальных направляющих каналов увеличивает трение на втулках скольжения, что приводит к застреванию или неравномерному подъему колонны.
Проверяйте верхний брызговик каждые шесть месяцев, чтобы убедиться, что он остается гибким. Очистите выдвижную вертикальную стойку мягкой тканью, смоченной изопропиловым спиртом; никогда не распыляйте жидкости непосредственно на выпускные поверхности. Если движение кажется затрудненным, нанесите тонкий слой сухого силиконового спрея из ПТФЭ на внутренние направляющие, а не на густую смазку, которая притягивает пыль.
Проверьте основной питающий кабель под столом и убедитесь, что гибкий чехол для снятия натяжения надежно сидит и свободно перемещается, не зацепляясь за оборудование под столом во время подъема.
Предупреждение о безопасности при обслуживании: Всегда отключайте питание переменного тока от выключателя или отсоединяйте шнур питания перед чисткой, проверкой или обслуживанием внутренних механизмов. Никогда не вставляйте металлические инструменты или влажные губки в электрические розетки под напряжением. |
Выбор подходящего выдвижного блока питания зависит от требуемой механической прочности, защиты от разливов, силовой нагрузки и бюджета проекта.
Чтобы определить наилучшую конфигурацию розеток, архитекторы и подрядчики по электротехнике должны оценить рабочие механизмы на предмет соответствия требованиям производительности.
В местах с интенсивным движением транспорта, таких как конференц-залы и гостиничные бизнес-центры, требуются надежные пневматические системы, которые плавно выдерживают тысячи циклов подъема. Бытовые кухонные острова требуют высокой степени защиты от проникновения жидкостей. Между тем, базовые отдельные столы могут использовать блоки с ручным пружинным приводом, где экономия бюджета является ключевым фактором.
При поиске компонентов для элитных европейских коммерческих проектов интеграция настольной пневматической выдвижной розетки европейского типа для офиса или кухни обеспечивает соответствие европейским стандартам электробезопасности, одновременно создавая изысканное механическое ощущение в современных помещениях.
Метрика оценки | Ручные головки с сенсорной пружиной | Пневматические всплывающие розетки | Моторизованные электронные розетки |
Механическая сложность | Низкая (Пружины, защелка, пластиковые шестерни) | Средний (газовые стойки, гусеницы, амортизаторы) | Высокий (двигатель, логика печатной платы, ходовой винт) |
Поднимите качество движения | Переменная; может быстро возникнуть | Плавная, равномерная скорость с мягкой остановкой | Очень плавный, постоянный моторизованный подъем. |
Устойчивость к разливу | Умеренный (базовая кромка по периметру) | Высокий (силиконовые уплотнения с двумя кромками) | Очень высокий (промывка моторизованных уплотнений) |
Усилия по установке | Простой (Стандартный вырез и кольцо) | Простой (Стандартный вырез и кольцо) | Комплекс (требуется источник питания 12 В/24 В) |
Долгосрочная долговечность | Средний (напряжение пружины ослабевает) | Высокий (газовые стойки поддерживают давление) | Средний (двигатели и шестерни изнашиваются) |
Относительная стоимость системы | Низкий/Бюджетный | Умеренный/коммерческий стандарт | Премиум/элитный жилой дом |
Выдвижные розетки сочетают в себе механическую полезность и современный дизайн интерьера, обеспечивая доступную мощность без беспорядка на поверхности. Благодаря использованию подъема газовых стоек, двойным направляющим рельсам и гибким внутренним жгутам кабелей эти устройства обеспечивают долгосрочную надежность для корпоративного, коммерческого и жилого использования. Выбор пневматического демпфирования, защиты от брызг и прочной конструкции гарантирует чистый, эффективный и безопасный доступ к электропитанию настольного компьютера на долгие годы.
