Могу ли я подключить PDU к UPS?

Введение

Вы когда -нибудь задумывались, можете ли вы подключить PDU к UPS? Это общий вопрос в этом. Понимание того, как совместно работают системы PDU и UPS, является ключевым для центров обработки данных и серверных комнат. В этой статье мы рассмотрим, безопасно ли и практично подключить PDU к UPS.

PDU и UPS

Что такое PDU?

• Определение: Блок распределения питания (PDU) - это устройство, используемое для распределения электроэнергии по нескольким устройствам из одного источника.

• Важность в распределении власти: PDU имеют решающее значение для эффективного управления и распространения энергии в ИТ -средах. Они помогают гарантировать, что оборудование получает необходимую мощность и предотвращает перегрузку, предлагая различные варианты выходов, такие как стандартные и высокие баллы. PDU также могут отслеживать использование питания, предоставляя данные о нагрузке в реальном времени, чтобы избежать перегрузки цепей и обеспечения того, чтобы оборудование оставалось в силе в течение периодов высокого спроса.

Что такое UPS?

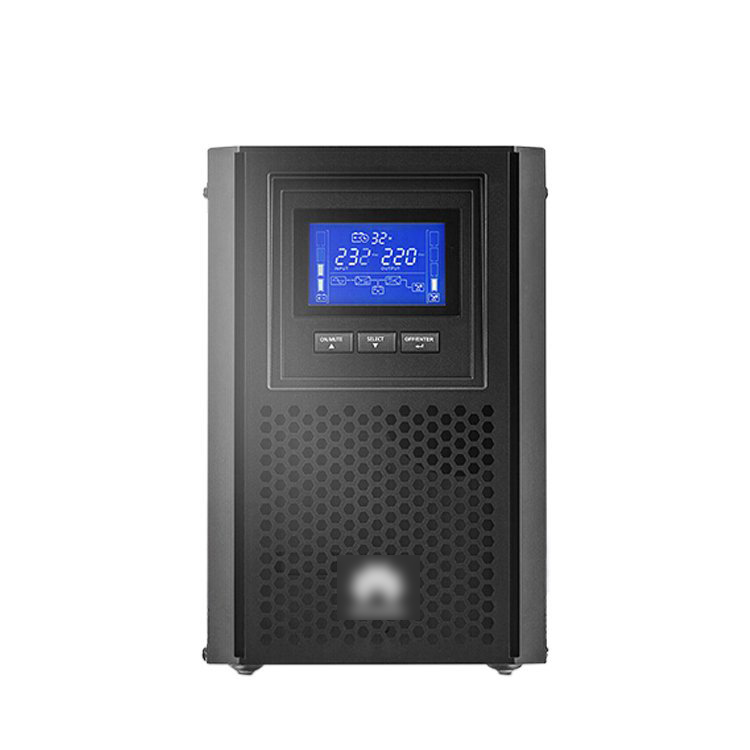

• Определение: A UPS или непрерывное источник питания - это резервная система питания, предназначенная для обеспечения электроэнергии во время отключений электроэнергии.

• Роль в предотвращении прерываний питания: UPS защищает критические устройства, обеспечивая мощность резервного копирования, когда основной источник питания не удается. Он также устанавливает входящую мощность, фильтрацию шипов и скачков, которые могут нанести ущерб чувствительному оборудованию. Это обеспечивает непрерывную работу для жизненно важных устройств, предотвращая время простоя и потерю данных в критически важных средах, таких как центры обработки данных.

Могу ли я подключить PDU к UPS?

Да, вы можете подключить PDU к UPS, но необходимо учитывать определенные факторы, чтобы убедиться, что настройка работает эффективно.

Как это работает

UPS действует как основной источник питания. Он питает PDU, который затем распространяет питание на подключенные к нему устройства. Эта настройка помогает управлять распределением мощности при обеспечении защиты устройств во время перебоев в электроэнергии.

Вещи, которые следует учитывать

• Емкость ИБП и выходные мощности: убедитесь, что UPS может обрабатывать общую мощную нагрузку как PDU, так и подключенных устройств. Если UPS не может обеспечить достаточную мощность, это может привести к перегрузке или неадекватной резервной копии во время отключения.

• Совместимость с усилителем и напряжением PD Они должны соответствовать, чтобы избежать потенциального повреждения или неэффективного распределения мощности.

• Типы подключенных устройств: устройства, подключенные к PDU, не должны превышать емкость PDU. Убедитесь, что мощность каждого устройства соответствует тому, что могут предоставить PDU и UPS.

• Пример настройки мощности для PDU и UPS:




Тип	устройства	КПД
Маленькие серверы	10а	1000va
Сетевое оборудование	5A	500va
Массивы хранения	20А	2000va

Зачем использовать PDU с UPS?

Использование блока распределения питания (PDU) с непрерывным источником питания (UPS) может повысить эффективность и надежность вашей установки энергии. Вот почему это имеет смысл:

Увеличение количества розет

Когда вы подключите PDU к вашим ИБП, вы можете расширить количество устройств, которые вы можете питать. У UPS единицы обычно есть ограниченное количество розет, часто достаточно для критического оборудования. PDU увеличивает количество доступных розетков, позволяя вам питать несколько устройств без перегрузки UPS.

Лучшее управление кабелями

PDU помогает вам организовать мощные соединения, уменьшая беспорядок кабеля. Вместо того, чтобы несколько полос питания или шнуров запутались вокруг вашего оборудования, PDU предоставляет централизованное решение. Это облегчает управление кабелями, улучшение потока воздуха и снижение риска перегрева.

Усиленное распределение энергии

Используя PDU, вы гарантируете, что ваши устройства получают питание безопасным и эффективным образом. Многие PDU имеют встроенные автоматические выключатели для защиты вашего оборудования от росков и перегрузки. Это может предотвратить повреждение чувствительной электроники и избежать ненужного времени простоя.

Удаленный мониторинг и управление

PDU, особенно дозированные и переключенные модели, позволяют удаленно мониторинг и управление подключенными устройствами. С такими функциями, как SNMP или веб-интерфейсы, вы можете проверить энергопотребление в режиме реального времени и вносить коррективы из любого места. При необходимости вы можете включить или выключать выходы, спасая вас от необходимости физического доступа к оборудованию.

Безопасно ли подключить PDU к UPS?

Соображения для безопасного использования

• Убедитесь, что UPS может обрабатывать нагрузку от PDU и подключенных устройств:
  Перед подключением PDU подтвердите, что UPS имеет достаточную емкость для обработки питания от PDU, и устройства подключены к нему. Если общая мощность превышает емкость ИБП, это может привести к сбое мощности или повреждению.

• Спецификации UPS и PDU:
  всегда проверяйте рейтинги AMP и совместимость напряжения между UPS и PDU. PDU, как правило, имеют несколько розетки, каждая из которых поддерживает определенную силу, поэтому убедитесь, что UPS может обеспечить достаточное количество питания для поддержки всего подключенного оборудования без превышения рейтинга питания.

• Риск перегрузки:
  перегрузка ИБП или ПДУ является одним из основных рисков. Это может произойти, когда в PDU подключается слишком много устройств, привлекая больше мощности, чем UPS. Это приводит к перегреву, потенциальным отключениям или в тяжелых случаях, полной неудаче оборудования.

Потенциальные риски

Если мощность, полученная из UPS, превышает его рейтинговую емкость, это может привести к выключению UPS или сбои. Кроме того, PDU может не иметь возможности правильно распределять электроэнергию, и подключенные устройства могут пострадать от потери мощности, вызывая повреждение данных или повреждение аппаратного обеспечения. Превышение рейтингов может также повредить внутренние компоненты как в UPS, так и в PDU, сокращая их продолжительность жизни. Следовательно, важно, чтобы общая мощность и сила не превышали спецификации, изложенные для обоих устройств.

Каковы преимущества подключения PDU к UPS?

Когда блок распределения питания (PDU) подключается к непрерывному источнику питания (UPS), он предоставляет несколько ключевых преимуществ для управления питанием, обеспечивая надежную производительность во время отключений электроэнергии и эффективное использование электрических ресурсов.

​	​
Избыточный источник питания	Обеспечивает бесперебойную питание для устройств во время перебоев
Измерение	Позволяет мониторинг энергопотребления на разных устройствах
Дистанционное управление	Включает удаленное переключение розетков для лучшего управления энергопотреблением
Защита от скачки	Защищает устройства от резкостей питания и пиков напряжения
Оптимальное использование оборудования	Распределяет питание равномерно для предотвращения перегрузки

Нужна ли мне PDU позади UPS?

Когда необходим КДУ

Если ваша настройка включает в себя несколько устройств, требующих резервной мощности или защиты всплесков, PDU имеет важное значение. Это позволяет вам эффективно распространять питание и гарантирует, что каждое устройство имеет достаточно розетки для безопасной подключения. Например, если вы управляете несколькими серверами или сетевым оборудованием, PDU предоставляют способ сохранить все питание без перегрузки ИБП. PDU также могут дать вам такие функции, как дистанционное управление отдельными розетками, мониторинг нагрузки и защита всплесков, которые полезны для более крупных систем.

Когда PDU не нужен

В небольших настройках PDU не может потребоваться. Если у ваших UPS достаточно выходов для обработки всех подключенных устройств, вы можете напрямую подключить их без необходимости в PDU. Как правило, это тот случай, когда у вас есть только несколько устройств, которые не требуют сложного управления питанием. В таких случаях следует достаточно использования встроенных розетков ваших ИБП, что снижает как затраты, так и сложность.

Альтернативные решения

Если вы рассматриваете альтернативные способы питания своего оборудования, полоски питания могут быть жизнеспособным вариантом. Тем не менее, они не обеспечивают защиту от всплеска или резервную мощность, как PDU. Вы также можете подключить устройства непосредственно к вашим ИБП, если у UPS достаточно выходов, поддерживаемых аккумулятором. Однако будьте осторожны, так как подключение слишком много устройств может перегрузить ИБП и поставить под угрозу резервное копирование питания. В этих случаях PDU являются более безопасным, более организованным вариантом для управления распределением электроэнергии на нескольких устройствах.

Как выбрать правильный PDU для ваших взлетов?

Рассмотрим рейтинг питания

• Matching the UPS Output to the PDU Input
  The first step is ensuring the PDU can handle the UPS's power output. Проверьте, поддерживает ли PDU то же напряжение и силу, что и вывод UPS. Требования к питанию могут варьироваться в зависимости от оборудования, которое вы планируете подключить, поэтому соответствие рейтингам имеет решающее значение, чтобы избежать перегрузки.

• Understanding Amperage, Voltage, and Wattage Ratings
  PDUs have specific amperage and voltage ratings. Убедитесь, что рейтинг силы вашего PDU достаточно для потребностей в силе UPS. PDU с более высокой силой может поддерживать несколько устройств, но вы должны обеспечить соответствие напряжения с вашим оборудованием, чтобы избежать проблем с электроснабжением.

Тип PDU

• Basic PDUs
  These provide only the function of distributing power. Если вам не требуются дополнительные функции, такие как удаленный мониторинг или защита от всплеска, базового PDU может быть достаточно.

• Известные PDU
  Эти PDU позволяют вам контролировать использование мощности каждой розетки. Это может быть полезно для отслеживания потребления энергии и избегания перегрузки.

• ПРОВЕРИЛИНГИИ,
  КОТОРЫЕ ДЛЯ ПРЕДОСТАВЛЕНИЯ, такие как дистанционное управление отдельными розетками, позволяющие включать или выключить устройства. Это особенно полезно в центрах обработки данных и для управления критическим оборудованием.

Совместимость с устройствами

• Для стандартного ИТ -оборудования может быть достаточно PDU с выходами C13/C14.

• Для более тяжелого оборудования вам может понадобиться PDU с розетками с более высоким рейтингом, такими как C19/C20, или комбинация различных типов розетки.

Функции PDU, чтобы найти

• Удаленный мониторинг
  возможностей дистанционного мониторинга, особенно в дозированных или переключенных PDU, позволяет отслеживать использование мощности и предотвратить перегрузку из любого места.

• Защита
  от усилителей Некоторые PDU предлагают эту функцию, чтобы предотвратить ущерб, вызванные колебаниями напряжения.

• Благотворительные
  PDU с балансировкой нагрузки с балансировкой нагрузки могут равномерно распределить мощность по нескольким розеткам, помогая оптимизировать использование мощности и снизить риск перегрузки определенной розетки.

Общие ошибки при подключении PDU к UPS

Недооценка требований к мощности

Одной из самых больших ошибок является недооценка потребностей вашего оборудования. Перегрузка ИБП путем подключения слишком большого количества устройств может привести к плохой производительности или даже отказа. Каждый ИБП имеет определенную мощность, и превышение этого предела может привести к перегреву или выключению. Обязательно рассчитайте общую мощность устройств, подключенных к PDU, гарантируя, что она не превышает максимальный выход UPS.

• Совет : всегда проверяйте рейтинг мощности UPS (в Watts или VA), прежде чем добавлять новые устройства в PDU.

Выбор несовместимой PDU

Не все PDU созданы равными. При выборе PDU для ваших ИБП, очень важно соответствовать требованиям усилителя и напряжения. Несоответствие PDU может вызвать сбои системы или неэффективное распределение мощности. Например, если PDU имеет более низкий рейтинг усилителей, чем UPS может поставлять, это может вызвать перегрев или повреждение обоих единиц. Всегда убедитесь, что PDU поддерживает то же напряжение и маругу, что и вывод UPS.

​	​	​
Основной PDU	120 В или 240 В.	15a-20a
Измеренный PDU	120 В или 240 В.	20a-30a
Двойной цикл PDU	120 В или 240 В.	30A-40A

Неправильное управление кабелями

Другая частая ошибка - плохое управление кабелем. Кабели, которые запутаны или неправильно защищены, могут привести к случайным разъединениям, перегреву или даже пожарам. Чтобы предотвратить это, убедитесь, что все кабели аккуратно организованы и что PDU надежно подключена к UPS. Используйте кабельные галстуки, гоночные дорожки или лотки для управления кабелями, чтобы все было на месте. Правильное управление кабелями не только помогает поддерживать безопасность, но и улучшать поток воздуха, снижая риск перегрева.

• Совет : метки кабелей и розетков, чтобы упростить устранение неполадок.

Заключение

Вы можете подключить PDU к UPS, но это зависит от вашей настройки и потребностей.

При выборе правильного PDU рассмотрите требования к питанию, совместимость и правильное управление кабелями. Хорошо сопоставленная система повышает эффективность и безопасность.

Оптимизация инфраструктуры распределения энергии обеспечивает надежную работу и предотвращает сбои системы.

Часто задаваемые вопросы

В: Могу ли я подключить любую PDU к UPS?

A : Не все PDU совместимы с каждым ИБП. Убедитесь, что PDU соответствует рейтингам напряжения UPS и силы.

В: Что произойдет, если мои ИБП перегружены ПДУ?

A : Перегрузка UPS с слишком большим количеством устройств может вызвать перегрев, снижение производительности или выключение.

В: Нужна ли мне PDU для всех видов оборудования?

A : Нет, PDU не всегда необходим, но он помогает организовать и управлять распределением энергии, особенно в больших настройках.

В: Как выбрать правильный PDU для моих взлетов?

A : Выберите PDU, который соответствует мощности, напряжению и силовой мощности ваших ИБП. Убедитесь, что он соответствует потребностям вашего оборудования.

В: Могу ли я использовать PDU для серверов с избыточным источником питания?

О : Да, PDU, особенно модели с двойным кругом, идеально подходят для серверов с избыточными источниками питания, обеспечивая независимые источники питания.
