| Количество: | |
|---|---|
ВБ-ОД-Д
Webitelecomms
9403200000

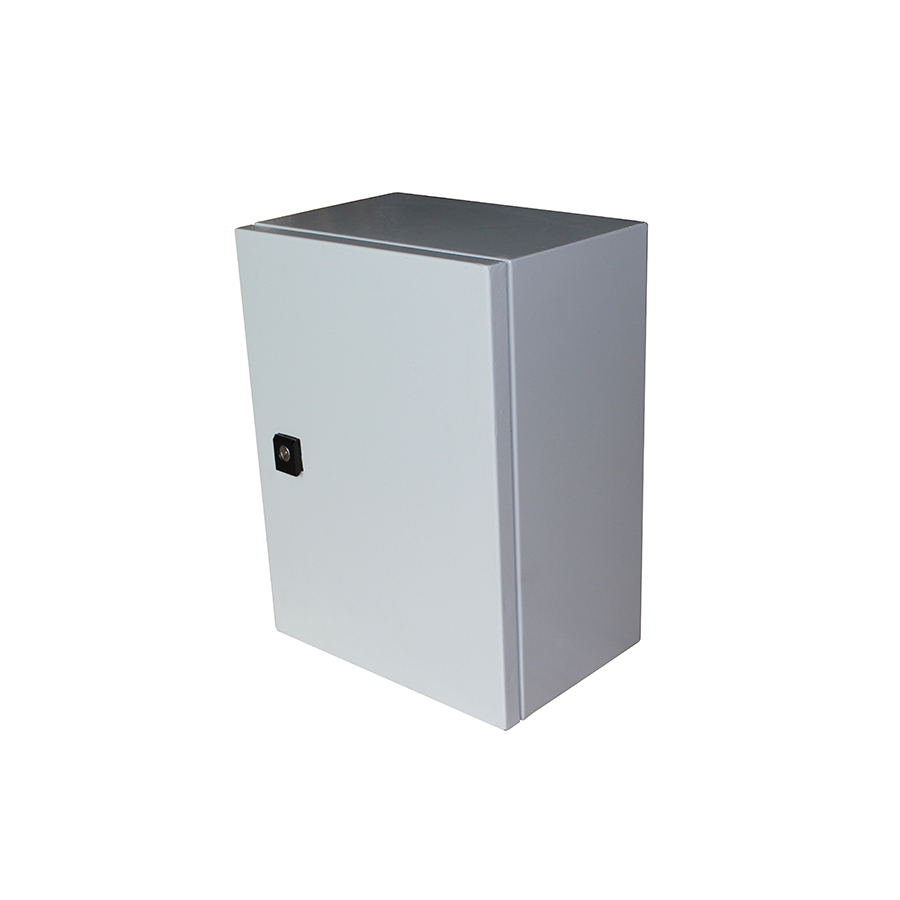

Наружный настенный шкаф IP66 серого цвета
WB-OD-D соответствует стандартизированной системе международных кодов защиты IEC для измерения возможностей.
Код IP отражает степень защиты как «IP», за которым следуют две цифры;
первая цифра показывает степень защиты корпусов от частиц/пыли и защиту окружающих от опасностей, находящихся внутри.
Вторая цифра указывает на степень защиты от воды.
Мы предлагаем корпуса IP66, которые обеспечивают полную защиту от частиц/пыли и строгий контроль защиты от воды. Поскольку все наши корпуса строго соответствуют стандартам, вы можете рассчитывать на первоклассные корпуса для наружного применения по конкурентоспособной цене.
IP66= Характеристики корпусов:
Полная защита от пыли, масла и других некоррозионных материалов.
Полная защита от контакта с закрытым оборудованием.
Вода, струящаяся мощными струями (сопло диаметром 12,5 мм) на корпус с любого направления, не должна оказывать вредного воздействия.
Доступны варианты для настенного, отдельно стоящего, желоба и телеграфного столба.
Доступны услуги шелкографии, анодирования или гравировки.
На заказ с вырезами, изоляцией, петлями, защелками или замками
Наши атмосферостойкие корпуса подходят для продуктов в промышленных условиях с высокими требованиями к безопасности, долговечности, надежности и экономии средств для конечного пользователя.
• Безопасность - протестировано и одобрено сторонними испытательными лабораториями.
• Долговечность - Используемые материалы обеспечивают высокую долговечность в тяжелых условиях и средах.
• Надежность - качественные контакты обеспечивают надежность. (IP66)
• Экономия затрат - предназначен для быстрого и простого монтажа.
• Строительство - Корпус и дверь/крышка изготовлены из холоднокатаной стали марки 16 или 18. (1,0/1,2 мм)

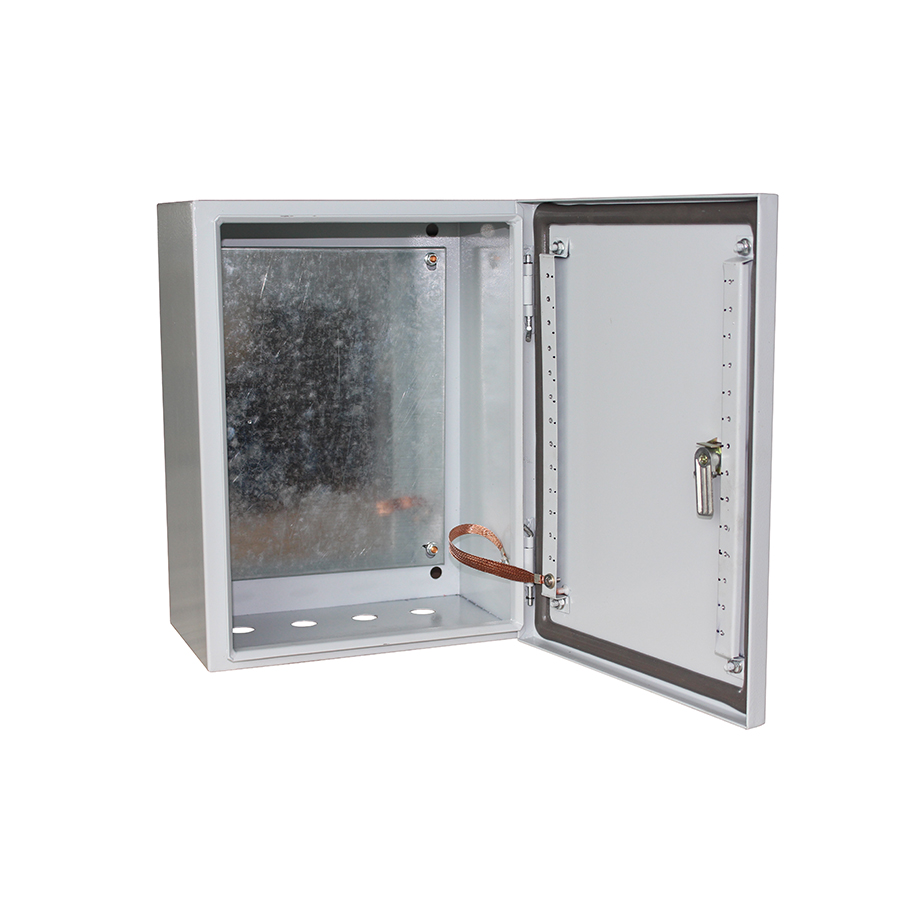

- со съемной внутренней дверью, изготовленной из листовой стали, с регулировкой глубины
- Съемная внутренняя панель изготовлена из оцинкованного листа толщиной 14 или 16 мм.
- В комплект входит оборудование для заземления и монтажа на панели.
Функции

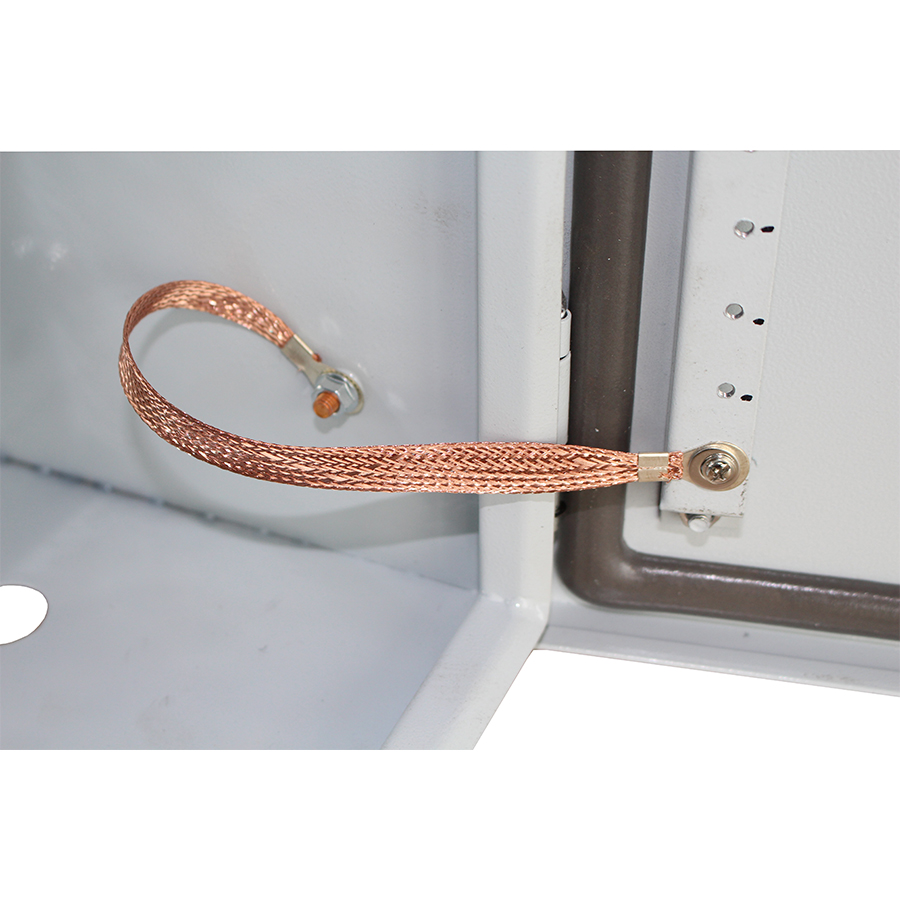

- Запираемая цельнометаллическая дверь с заземляющей планкой - водонепроницаемый замок
- корпус сварного каркаса
- Оцинкованная монтажная панель с порошковым покрытием для установки устройства.

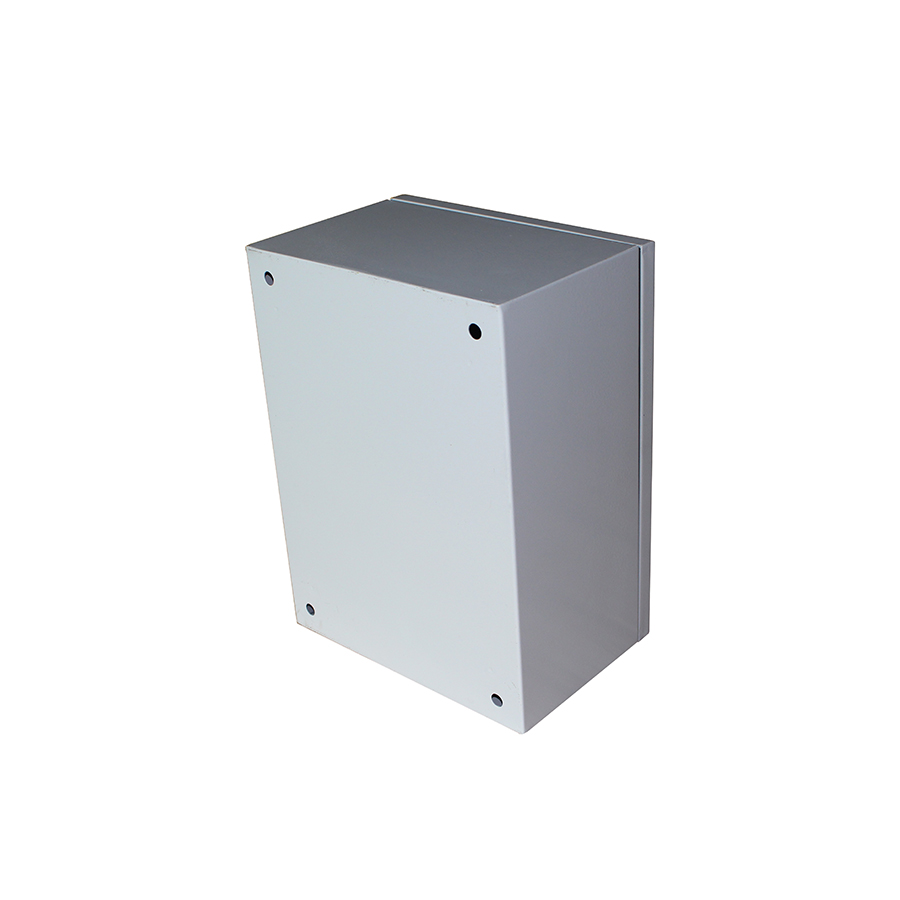

- Конструкция крепления к задней стене (с анкерными болтами) с использованием гидроизоляционного клея для герметизации.
- Нижний кабельный ввод, уплотнение металлическим фланцем.
- Варьируется спецификация в зависимости от особых требований клиентов.
- Периферийное оборудование является дополнительным [система освещения, дымовая сигнализация, датчик температуры и т. д.).
Размер образца: 300 x 200 x 400 мм. Индивидуальный размер приемлем для обработки OEM.
Ширина: 300 мм
Глубина: 200 мм
Высота: 400 мм
Стандарт и Материяl:
Соответствовать
ANSI/EIA,RS-310-D;IEC297-2;DIN41491:PART1;DIN41494:PART7;GB/T3047.2-92 стандарт и стандарт ETSI.
Поверхностная обработка: Обезжиривание, кислотное травление, защита от ржавчины и паркеризация, очистка чистой водой, порошковое покрытие от статического электричества.
Материал: Холоднокатаная сталь SPCC или оцинкованная сталь или нержавеющая сталь
Толщина:Монтажная панель:2,0 мм, остальные: 1,20 мм
степень IP: IP-66 или IP65
Цвет кузова: RAL7035 (остальные) или по индивидуальному заказу.
Условия окружающей среды:
Температура: -40°С ~+60°С
Относительная влажность: ≤95% (при 40°C)
Атмосферное давление: 70 кПа ~ 106 кПа
Технические характеристики:
-Степень защиты достигает IP66.
-Работа с длиной волны 850 нм, 1310 нм и 1550 нм.
-Давление между заземляющим устройством защиты от высокого напряжения рамы и рамой: ≥3000 В (постоянный ток) / 1 минута без каких-либо пробоев или пробоев.
- Сопротивление изоляции между устройством защиты от высокого напряжения рамы и рамой: ≥20 000 МОм/500 В (постоянный ток).
-Каждая поверхность шкафа может выдерживать вертикальное давление более 980 Н.
-Внешняя часть двери может выдерживать вертикальное давление более 200 Н, когда дверь открыта.
- Положение крепления кабеля может выдерживать осевое растягивающее усилие 1000 Н, а также трехкратное перерабатываемое скручивание ± 90 °.
-Механическая прочность: все разъемы и адаптеры не повреждаются после 500 раз соединения.
| Материалы | Оцинкованный лист, сталь SPCC |
| Толщина | Доступны размеры 1,2 мм, 1,5 мм, 2,0 мм и т. д., которые могут быть разработаны для используемого материала. |
| Обработка | Лазерная резка, штамповка с ЧПУ, гибка с ЧПУ, сварка, штамповка и т. д. |
| Обработка поверхности | Покраска, плазменная электростатическая окраска, горячее цинкование, порошковое покрытие, полировка, чистка щеткой, катафорез и т. д. |
| Сертификация | CE, ROHS, SGS, ISO, REACH |
| Время доставки | 35 дней после получения депозита |
| Доступные файлы | Сплошные работы, Auto CAD, PDF |
| Бренд | WebiTтелекоммуникации |
| ИП | IP55,65 и 66 |
| Водонепроницаемый | 0,2 МПа, 10 мм/мин, 30 минут, выдерживают давление воды 0,2 МПа; Интенсивность распыления воды: 10 мм/мин. (в течение 30 мин.) Отсутствие утечек внутри |
| Основные клиенты | Внутренний, Ближний Восток, Северная Европа, Африка |
| Области применения | Используется для установки устройств хранения на DIN-рейке, телекоммуникационных устройств, отличных от 19-дюймовых. |
| Тип | Полная герметизация |
| Структура | Структура может быть спроектирована так, чтобы удовлетворить требования клиентов. |
| Сопротивление изоляции | >1000 МВ/500 В постоянного тока |
| Выдерживать напряжение | >3000 В постоянного тока/мин и отсутствие пробойной дуги |
| Упаковка | Упаковка с жесткой бумажной коробкой, фанерная коробка, деревянная коробка, деревянная коробка для фумигации, запечатанная без насекомых, Нейтральная упаковка, пузырчатая пленка внутри упаковки, коробка из полиэтилена, полиэтилена, поддона и т. д. Все наши формы упаковки по желанию клиента |
| Контрактное производство | OEM-сервис, дизайнерские услуги, предлагаемая этикетка для покупателя |
| Вер. Стоп темп. кондиционера, вентилятора/обогревателя | Вся темп. может быть разработан для удовлетворения требований клиентов |
| Способ установки | Полная установка модуля (верхняя прокладка, прокладка труб, прямое заглубление) |
# Список размеров
| Номер позиции | Широкий (ММ) | Глубокий (ММ) | Высокий (ММ) |
| ВБ-ОД-Д 323 | 300 | 200 | 300 |
| ВБ-ОД-Д 324 | 300 | 200 | 400 |
| ВБ-ОД-Д 326 | 300 | 200 | 600 |
| ВБ-ОД-Д 423 | 400 | 200 | 300 |
| ВБ-ОД-Д 424 | 400 | 200 | 400 |
| ВБ-ОД-Д 426 | 400 | 200 | 600 |
| ВБ-ОД-Д 626 | 600 | 200 | 600 |
| ВБ-ОД-Д 628 | 600 | 200 | 800 |
| ВБ-ОД-Д ххх | индивидуальный | индивидуальный | индивидуальный |
# Пример просмотра
УСЛОВИЯ ЭКСПЛУАТАЦИИ
• Должен быть защищен от:
– Механические повреждения
– Неправильное обращение
– Использование шкафа отличается от того, для которого он предназначен.
• Неправильное обращение – это, в частности:
– Перегрузка (превышение максимально рекомендуемой нагрузки)
– Установка устройств, которые могут негативно повлиять на работу и функционирование шкафа или установленного оборудования.
– Изменение конструкции или дизайна шкафа
• Чтобы обеспечить максимальную рекомендуемую нагрузку, необходимо распределить нагрузку равномерно.
• Поместите шкаф на ровный пол и отрегулируйте любые отклонения с помощью регулировочных ножек.
• Во избежание проникновения пыли в случае, когда кабели проходят через некоторые кабельные отверстия, их можно закрыть заглушкой со щеткой или закрепить пластиковой рамкой (и то, и другое можно приобрести у нас).
• Все детали изготовлены из материалов, подлежащих вторичной переработке, и после вывода шкафа из эксплуатации его необходимо утилизировать согласно соответствующим правилам.
• Этот продукт полностью соответствует CE и RoHS.
