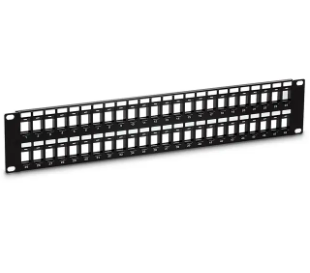

Патч-панель: что это такое и зачем она нужна вашему дата-центру

Превосходная масштабируемость: <\/strong> по мере роста вашего бизнеса добавление новых соединений становится простым вопросом подключения новых линий к существующей или новой панели. Вы можете расширить емкость своей сети, не перепроектируя всю кабельную инфраструктуру.<\/p><\/li>

Упрощенное устранение неполадок. <\/strong> Выявление неисправного кабеля происходит намного быстрее, если у вас есть структурированная схема. Технические специалисты могут использовать тестеры на портах панели для проверки целостности сигнала, не нарушая другие активные соединения.<\/p><\/li>

Эффективность использования пространства. <\/strong> Панели высокой плотности позволяют разместить огромное количество подключений на небольшой площади (часто от 24 до 48 портов на 1U стойки), максимизируя окупаемость дорогостоящих площадей центра обработки данных.<\/p><\/li>

Эстетичность и управление воздушным потоком. <\/strong> Организованная кабельная система — это не только внешний вид; это про физику. Массивные «кабельные дамбы» за стойкой могут заблокировать вытяжные вентиляторы, что приведет к перегреву оборудования. Панели сохраняют порядок в кабелях, обеспечивая оптимальный поток воздуха и эффективность охлаждения.<\/p><\/li><\/ul>

Сравнение: прямое подключение и подключение через патч-панель<\/h3>

<\/colgroup>

Особенность<\/strong><\/p><\/td>	Прямое подключение<\/strong><\/p><\/td>	Подключение патч-панели<\/strong><\/p><\/td><\/tr>
Обслуживание<\/strong><\/span><\/p><\/td>	Трудный; требует отслеживания длинных кабелей<\/span><\/p><\/td>	Легкий; все изменения происходят на панели<\/span><\/p><\/td><\/tr>
Безопасность оборудования<\/strong><\/span><\/p><\/td>	Высокий риск повреждения портов на коммутаторах<\/span><\/p><\/td>	Низкий риск; защищает активное оборудование<\/span><\/p><\/td><\/tr>
Организация<\/strong><\/span><\/p><\/td>	Склонен к «кабельным спагетти»<\/span><\/p><\/td>	Высокоорганизованный и маркированный<\/span><\/p><\/td><\/tr>
Масштабируемость<\/strong><\/span><\/p><\/td>	Ограничено физической длиной кабеля<\/span><\/p><\/td>	Практически неограниченно благодаря структурированным пробегам<\/span><\/p><\/td><\/tr>
Стоимость (долгосрочная)<\/strong><\/span><\/p><\/td>	Выше из-за потенциального аппаратного сбоя<\/span><\/p><\/td>	Меньше из-за эффективности и защиты<\/span><\/p><\/td><\/tr><\/tbody><\/table><\/div> Система организации кабелей патч-панели<\/h2> Комплексная система управления кабелями патч-панелей объединяет горизонтальные и вертикальные организаторы, D-образные кольца и маркировку, чтобы гарантировать, что физический уровень сети остается устойчивым и высокопроизводительным.<\/strong><\/p> Одна только патч-панель — это только половина решения; чтобы быть по-настоящему эффективным, оно должно сочетаться с эффективными инструментами управления. Горизонтальные кабельные организаторы обычно устанавливаются над или под каждой патч-панелью <\/strong><\/a> , чтобы обеспечить проход для патч-кордов по бокам стойки. Эти менеджеры часто имеют «пальцы» или «щетки», которые позволяют проходить кабелям, скрывая при этом большую часть провода. Это предотвращает зависание шнуров перед другим оборудованием, что в противном случае заблокировало бы видимость светодиодов состояния и затруднило бы доступ к другим портам.<\/p> Взаимосвязь между патч-панелью и коммутатором <\/strong><\/a> является ключевым моментом при прокладке кабелей. Использование патч-кордов с цветовой маркировкой является обычной профессиональной практикой. Например, синие шнуры могут использоваться для стандартных данных, красные для камер видеонаблюдения и желтые для телефонов VOIP. В сочетании с четкой маркировкой на лицевой панели патч-панели эта система позволяет любому ИТ-специалисту, даже тому, кто не выполнял первоначальную установку, понять карту сети с одного взгляда. Этот «визуальный интеллект» является ключевым компонентом высокоуровневого центра обработки данных.<\/p> Более того, вертикальная прокладка кабелей играет решающую роль в работе с большими пучками кабелей, которые перемещаются вверх и вниз по бокам серверной стойки. Эти менеджеры гарантируют, что кабели сохраняют правильный радиус изгиба. Как для медных, так и особенно для оптоволоконных кабелей слишком резкий изгиб провода может вызвать «микропереломы» или затухание сигнала, что приведет к периодической потере пакетов или полному отказу. Хорошо продуманная система управления обеспечивает поддержку и защиту каждого кабеля от физических нагрузок, обеспечивая долговечность всей сетевой установки.<\/p> Компоненты системы профессионального менеджмента<\/h3> Горизонтальные менеджеры: <\/strong> расположены между панелями для прокладки шнуров к вертикальным каналам стойки.<\/p><\/li> Вертикальные менеджеры: <\/strong> широкие каналы по бокам стойки для управления большими объемами кабелей.<\/p><\/li> Кабельные стяжки и ремни: <\/strong> используйте ремни на липучке вместо пластиковых стяжек-молний во избежание чрезмерного затягивания и повреждения кабеля.<\/p><\/li> Программное обеспечение для маркировки: <\/strong> печатные этикетки профессионального уровня для портов панели и концов каждого кабеля.<\/p><\/li> Задние опорные планки для кабеля: <\/strong> кронштейны, прикрепленные к задней части панели, чтобы выдерживать вес постоянного кабеля, сходящего с точек подключения.<\/p><\/li><\/ol> <\/p><\/div>"}
