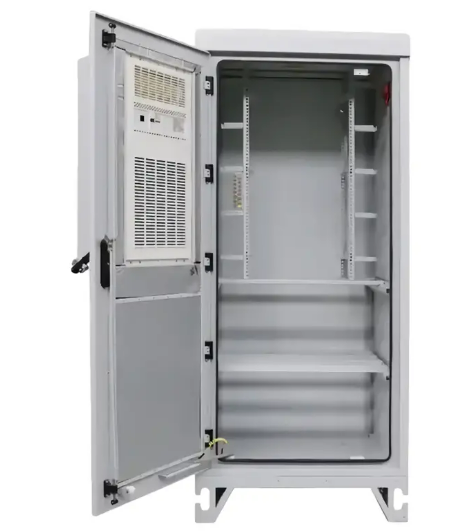

Выбор батарейных шкафов для установки вне помещений для любой погоды требует степени защиты IP55 или NEMA 4X, конструкционных материалов, таких как нержавеющая сталь 304 или 316 или оцинкованный листовой металл, встроенных систем терморегулирования, таких как теплообменники или кондиционеры, а также прочных уплотнительных прокладок. Эти инженерные меры гарантируют, что аккумуляторные шкафы, установленные на открытом воздухе, поддерживают внутренние элементы в пределах рабочей температуры и предотвращают сбои в работе системы из-за влаги, пыли и токсичных загрязнителей окружающей среды.
Батарейные шкафы для наружного применения должны поддерживать строгие температурные ограничения, чтобы предотвратить деградацию батарей и температурный разгон в условиях сильной жары или мороза.
Выбор правильного материала, такого как нержавеющая сталь или высококачественная оцинкованная сталь, предотвращает серьезную коррозию в прибрежных, промышленных условиях и в условиях высокой влажности.

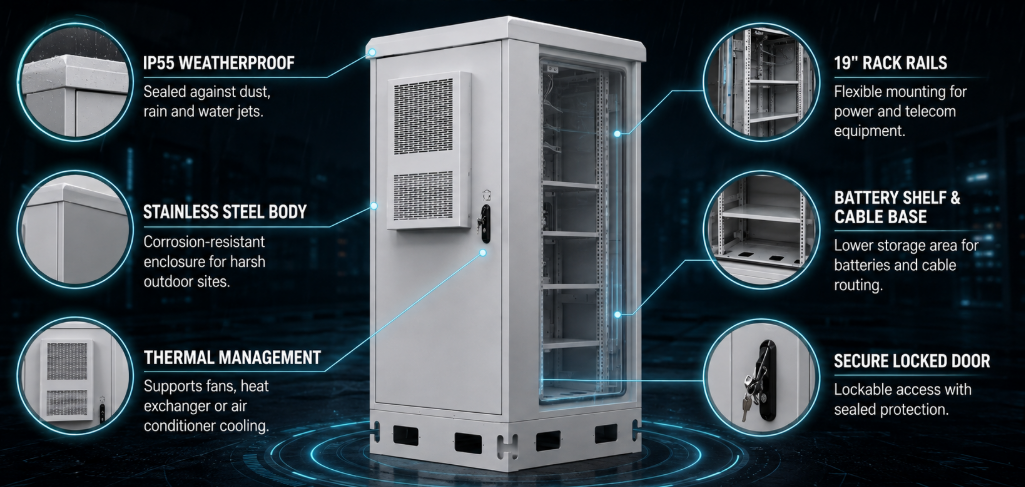

Для защиты внутренних батарей от дождя с ветром, песка в воздухе и потоков воды под высоким давлением требуется степень защиты IP55.
Встроенные опции климат-контроля, включая кондиционеры с прямой компрессией и противоточные воздухо-воздушные теплообменники, стабилизируют внутреннюю температуру шкафа.
Надлежащая вентиляция отходящих газов и интегрированные системы активного пожаротушения являются обязательными требованиями безопасности для наружных шкафов для хранения энергии с высокой плотностью размещения.
Наружные аккумуляторные шкафы служат основной защитой чувствительных компонентов хранения энергии от разрушительных атмосферных факторов, резких перепадов температуры окружающей среды и физического загрязнения.
Промышленные аккумуляторные системы, особенно литий-ионные и усовершенствованные свинцово-кислотные, работают в жестких температурных порогах. При воздействии внешней среды неучтенные колебания температуры окружающей среды приводят к значительной потере мощности или полному отказу системы. Наружные аккумуляторные шкафы обеспечивают герметичную внутреннюю среду с контролируемым климатом, которая изолирует элементы от морозной зимы, палящего лета и нагрузок от солнечной радиации. Установка надежных батарейных шкафов для наружного применения продлевает общий срок службы батарей и предотвращает циклы преждевременной замены в критически важных телекоммуникационных, солнечных и коммунальных установках.
В дополнение к тепловой защите наружные аккумуляторные шкафы предотвращают контакт влаги, пыли и коррозионных элементов из воздуха с электрическими шинами и системами управления батареями. Дождь, прибрежные соляные брызги и пыль вызывают окисление, короткие замыкания и замыкания на землю. В высококачественных аккумуляторных шкафах для наружного применения используются специальные системы уплотнений и корпуса с выравниванием давления, позволяющие сохранить структурную целостность в течение десятилетий непрерывного воздействия. Кроме того, уличные аккумуляторные шкафы обеспечивают физическую защиту от вандализма, несанкционированного доступа и проникновения диких животных.
С инженерной точки зрения напольные аккумуляторные шкафы упрощают установку на месте за счет интеграции блоков распределения питания, батарейных стоек, управления температурным режимом и электроники мониторинга в единый модульный блок. Проектирование систем со специальными аккумуляторными шкафами для установки вне помещений упрощает тепловое моделирование и техническое обслуживание в полевых условиях, обеспечивая при этом соответствие мировым стандартам безопасности. Для тяжелых условий эксплуатации на открытом воздухе, требующих максимальной устойчивости к атмосферным воздействиям и жесткости конструкции, специальные корпуса, такие как водонепроницаемый напольный аккумуляторный шкаф из нержавеющей стали со степенью защиты IP55, обеспечивают надежную изоляцию от окружающей среды в экстремальных климатических условиях.
Экологический параметр | Воздействие без корпуса | Стратегия смягчения последствий в шкафах для наружных батарей |
Солнечное излучение (УФ) | Перегрев внутреннего шкафа, риск температурного выхода из-под контроля | Двойная изоляция стен, солнцезащитные козырьки, светоотражающее порошковое покрытие. |
Дождь с ветром / Влага | Короткие замыкания, коррозия клемм, пробой изоляции. | Полиуретановое уплотнение IP55/IP66, многоточечные защелки. |
Экстремальные температуры окружающей среды | Падение производительности (<0°C), ускоренное старение (>35°C) | Термоэлектрические охладители, активные блоки переменного тока, внутренние нагреватели PTC. |
Коррозионная атмосфера/Соляной туман | Структурная деградация, ржавление металла корпуса. | Конструкция из нержавеющей стали 304/316, эпоксидное покрытие для наружного применения. |
Советы по техническому обслуживанию: каждые двенадцать месяцев проверяйте дверные прокладки на наличие признаков постоянного сжатия, растрескивания или химического разложения. Очистите поверхности прокладок мягким мыльным раствором и убедитесь, что многоточечные защелки смазаны синтетической смазкой, чтобы сохранить уровень защиты IP55 в течение длительного срока службы. |
Оценка потребностей вашего наружного электрического шкафа требует анализа внутренних тепловых нагрузок, экстремальных условий окружающей среды, классов защиты и пространственных конфигураций монтажа.
Определение правильных параметров аккумуляторных шкафов для наружного применения начинается с подробного расчета общей тепловой нагрузки, создаваемой внутренней электроникой, и циклов зарядки аккумуляторов. Внутреннее рассеяние тепла, измеряемое в ваттах, должно быть сбалансировано с потерей или усилением тепла через стенки шкафа в наихудших условиях окружающей среды. Инженеры, оценивающие аккумуляторные шкафы для наружного применения, должны оценить географические факторы, включая показатели солнечной радиации, максимальные летние температуры, минимальные зимние температуры и преобладающие ветровые условия, чтобы правильно подобрать охлаждающее оборудование.
Степень защиты от проникновения (IP) является еще одним важным критерием при выборе аккумуляторных шкафов для установки вне помещений. Степень защиты IP55 гарантирует защиту от опасных отложений пыли и водяных струй с любого направления, что делает его пригодным для стандартных наружных муниципальных и телекоммуникационных установок. Участки с высоким содержанием пыли или прибрежные территории могут потребовать более высокого уровня защиты. Системные интеграторы также должны оценить требования к механическим нагрузкам, гарантируя, что внутренние полки и структурные рамы в наружных аккумуляторных шкафах выдержат тяжелые комплекты литий-ионных батарей или аккумуляторов VRLA во время сейсмической активности.
Расположение компонентов в аккумуляторных шкафах для установки вне помещений существенно влияет на тепловые характеристики и доступность обслуживания. Батареи должны быть расположены так, чтобы обеспечить естественный конвекционный поток воздуха, избегая локализованных горячих точек. Проектировщики систем часто используют модульные аккумуляторные шкафы для наружного применения, оснащенные 19-дюймовыми или 23-дюймовыми монтажными направляющими для обеспечения чистой интеграции электростанций постоянного тока, выпрямителей, автоматических выключателей и блоков мониторинга окружающей среды рядом с аккумуляторными лотками. Выбор правильно подобранного батарейного шкафа со степенью защиты IP55 помогает обеспечить упорядоченную прокладку кабелей, правильное распределение воздушных путей и легкий доступ технического специалиста для обслуживания элементов.
Тепловая нагрузка и экологический расчет
Для определения размеров аккумуляторных шкафов для наружного применения необходимо рассчитать разницу температур окружающей среды и общие внутренние теплопотери. Интеграция активных блоков охлаждения или пассивных теплообменников предотвращает накопление тепла внутри шкафа, гарантируя, что батареи остаются в оптимальном рабочем диапазоне температур.
Оценка защиты и герметизации
Соответствие степени защиты IP месту установки предотвращает попадание воды и пыли. Батарейные шкафы для наружного применения, используемые в пыльных средах или в подверженных дождю зонах, требуют сплошных полиуретановых прокладок и водонепроницаемых кабельных вводов для защиты внутренних компонентов.
Планирование пространственного и весового распределения
Батарейные цепочки высокой плотности создают большую нагрузку на пол внутри батарейных шкафов, расположенных вне помещений. Усиленные опорные рамы, прочные кронштейны для полок и сбалансированные направляющие для монтажа в стойку предотвращают изгиб конструкции и обеспечивают устойчивость во время транспортировки и установки.
Выбор материала для аккумуляторных шкафов для наружного применения определяет прочность конструкции, устойчивость к коррозии, вес и длительный срок службы в различных климатических зонах.
Основными конструкционными металлами, используемыми в аккумуляторных шкафах для наружного применения, являются оцинкованная сталь, нержавеющая сталь (SUS304/SUS316) и алюминиевые сплавы морского класса. Оцинкованная сталь обеспечивает высокую конструкционную прочность и экономичность при установке внутри помещений. Нержавеющая сталь обеспечивает максимальную защиту в агрессивных средах, таких как прибрежные районы, подверженные воздействию солевых брызг, или промышленные объекты, подвергающиеся воздействию паров химических веществ. Шкафы для батарей для наружного применения, изготовленные из нержавеющей стали 304 или 316, предотвращают образование ржавчины и сохраняют структурную целостность в течение многих десятилетий.
Поверхности аккумуляторных шкафов, предназначенных для использования вне помещений, требуют специального покрытия, предназначенного для использования вне помещений, чтобы противостоять ультрафиолетовому излучению, сколам и атмосферным воздействиям. Полиэфирные порошковые покрытия, нанесенные электростатически, обеспечивают долговечное покрытие, предотвращающее коррозию подложки. Европейские клиенты часто заказывают светло-серую отделку (например, RAL 7035), поскольку она обеспечивает высокий индекс солнечного отражения (SRI), уменьшая поглощение тепла от прямых солнечных лучей и снижая требования к мощности охлаждения.
Качество изготовления проявляется в деталях аккумуляторных шкафов для наружного применения: бесшовные сварные соединения, шлифованные углы, прочные дверные петли и высокоэффективные уплотнительные материалы. Уплотнения, изготовленные из полиуретана непрерывной заливки или EPDM, сохраняют эластичность в широком диапазоне температур, обеспечивая герметичное уплотнение даже при неоднократном открывании двери. Использование высококачественного водонепроницаемого корпуса из нержавеющей стали для наружного применения защищает критически важную энергетическую инфраструктуру от ржавчины, механического износа и атмосферных разрушений.
Тип материала | Коррозионная стойкость | Механическая прочность | Типичная целевая среда |
Оцинкованная сталь (SECC/SGCC) | Умеренный (порошковое покрытие) | Высокий | Внутренняя связь, пригородные электростанции |
Нержавеющая сталь 304 | Высокий | Очень высоко | Общее наружное использование, высокая влажность, промышленное наружное использование |
Нержавеющая сталь 316 | Исключительный (устойчив к солевому туману) | Очень высоко | Морские платформы, прибрежные зоны (<1 км от моря) |
Алюминиевый сплав (5052/6063) | Высокий | Умеренный | Установки с ограничением по весу, площадки на крыше |
Нержавеющая сталь против оцинкованных металлических подложек
Оценка вариантов металлической подложки для батарейных шкафов наружного применения требует баланса воздействия на окружающую среду и финансовых ограничений. Нержавеющая сталь полностью противостоит ржавчине, даже если поверхностные покрытия поцарапаны, что делает ее идеальной для суровых морских условий.
Высокопрочные архитектурные порошковые покрытия
Системы обработки поверхности, применяемые в аккумуляторных шкафах для установки вне помещений, должны пройти строгие испытания в солевом тумане (например, более 1000 часов согласно ASTM B117). Термореактивные полиэфирные покрытия устойчивы к мелению, отслаиванию и выцветанию цвета, вызванным постоянным УФ-излучением.
Точная сварка и целостность конструкции
Непрерывная роботизированная сварка и усиленная геометрия рамы предотвращают перекатывание или скручивание, когда аккумуляторные шкафы для установки вне помещений полностью загружены тяжелыми комплектами батарей. Швы должны быть гладко отшлифованы для обеспечения однородности контактных поверхностей прокладок.
Функции вентиляции и безопасности в аккумуляторных шкафах для установки вне помещений контролируют накопление тепла, удаляют опасные отходящие газы и обеспечивают активное сдерживание пожара в системах хранения энергии высокой плотности.
Системы терморегулирования для наружных аккумуляторных шкафов варьируются от простого принудительного воздушного охлаждения до теплообменников с замкнутым контуром и компрессорных кондиционеров. Принудительная вентиляция использует жалюзи с фильтрами и вытяжные вентиляторы, что подходит, когда температура окружающей среды остается ниже максимально допустимой температуры батареи. Кондиционеры с замкнутым контуром изолируют внутренний воздух в шкафу от внешних загрязнений, эффективно снимая внутренние тепловые нагрузки, даже если температура наружного воздуха превышает 45°C. Выбор подходящей стратегии управления температурным режимом предотвращает перегрев батареи и снижение производительности.
При разработке техники безопасности в аккумуляторных шкафах, расположенных вне помещений, также необходимо учитывать образование газа, в частности, выделение газа в условиях перезарядки. Свинцово-кислотные и некоторые литиевые химические вещества могут выделять водород или токсичные газы, создавая опасность взрыва в герметичных корпусах. В аккумуляторных шкафах для установки вне помещений требуются каналы для выпуска водорода или клапаны сброса давления, которые безопасно отводят газы легче воздуха наружу без ущерба для общей защиты от проникновения IP55. Специализированные противовзрывные вентиляторные модули и датчики водорода также могут быть интегрированы в высоковольтные аккумуляторные шкафы для установки вне помещений.
Системы пожаротушения становятся стандартными требованиями в наружных аккумуляторных шкафах большой емкости. Устройства пожаротушения на основе аэрозолей, трубки обнаружения пожара в микросреде и реле отключения встроенной системы управления батареями (BMS) быстро обнаруживают и гасят случаи теплового выхода из-под контроля на уровне модуля. Сочетание интеллектуального управления температурным режимом, автоматической вентиляции отходящих газов и быстрого пожаротушения внутри наружных аккумуляторных шкафов обеспечивает максимальную эксплуатационную безопасность в коммерческих, телекоммуникационных проектах и проектах по хранению возобновляемой энергии.
Компонент термической и безопасности | Принцип работы | Основное применение в аккумуляторных шкафах для наружного применения |
Компрессорный кондиционер | Активное холодильное охлаждение с замкнутым контуром | Зоны с высокой температурой окружающей среды (>40°C), строгий контроль температуры |
Теплообменник воздух-воздух | Противоточная чувствительная теплопередача с замкнутым контуром | Зоны с умеренной температурой окружающей среды, где внутренняя температура может превышать температуру наружного воздуха |
Водородный выпускной клапан / клапан | Односторонний направленный сброс давления | Предотвращает накопление горючего газообразного водорода при зарядке аккумулятора. |
Система аэрозольного пожаротушения | Термически активируемое химическое пожаротушение | Быстрое тушение теплового разгона в банках литий-ионных аккумуляторов |
Выбор подходящих аккумуляторных шкафов для наружного применения требует оценки условий окружающей среды, качества конструкционных материалов, уровней защиты от проникновения и конфигурации климат-контроля. По мере расширения глобального использования возобновляемых источников энергии и удаленных телекоммуникационных сетей спрос на устойчивые аккумуляторные шкафы для наружного применения продолжает расти. Использование корпусов из высококачественной нержавеющей стали или защищенного оцинкованного металла со степенью защиты IP55 гарантирует безопасную работу критически важных аккумуляторных батарей в экстремальных температурных диапазонах, высокой влажности и суровых погодных условиях. Системные интеграторы, которые отдают приоритет теплотехнике, устойчивости к коррозии и встроенной защитной вентиляции в своих наружных аккумуляторных шкафах, обеспечивают долгосрочную надежность системы, сокращают расходы на техническое обслуживание на местах и максимизируют окупаемость инвестиций в наружную инфраструктуру хранения энергии.
