Пустая патч-панель STP высотой 1U, 24 порта – профессиональное решение для организации сети

Современные центры обработки данных и корпоративные сетевые шкафы требуют максимальной пропускной способности, высокой плотности портов и минимального времени простоя при развертывании. Традиционные патч-панели с перфорацией 110-IDC требуют утомительного ручного подключения, что приводит к сбоям в проводке, расщеплению пар и нестабильной работе на высоких частотах.

24-портовая проходная патч-панель WebiT® Cat6A STP устраняет эти узкие места за счет внедрения высоконадежной параллельной архитектуры соединителя RJ45 . Соответствуя и превосходя спецификации канала ANSI/TIA-568.2-D и ISO/IEC 11801 класса $E_A$, эта панель плавно работает на частотах до 500 МГц, легко передавая потоки данных Ethernet со скоростью 10 Гбит/с.

Каждый порт укреплен литой экранирующей рамкой из цинкового сплава на 360° и подкреплен встроенным прочным заземляющим проводом для полного подавления перекрестных помех (ANEXT) и электромагнитных помех. Независимо от того, масштабируете ли вы коммутацию наверху стойки (ToR), строите высоконадежные магистральные медицинские сети или управляете мощными точками беспроводного доступа PoE++, WebiT предоставляет перспективную платформу медного кросс-соединения корпоративного уровня.

Функции

• 100% развертывание Plug & Play без использования инструментов:

  Устраняет необходимость в ударных инструментах 110 или Krone. Просто подключите патч-корды RJ45 к переднему и заднему портам. Сокращает время установки и полевых испытаний на месте до 70 %..

• Производительность 10GBASE-T на частоте 500 МГц:

  Разработан специально для 10-гигабитных сетей категории 6А. Полная обратная совместимость со структурированными кабелями Cat6, Cat5e и Cat5, что обеспечивает плавное поэтапное обновление сети.

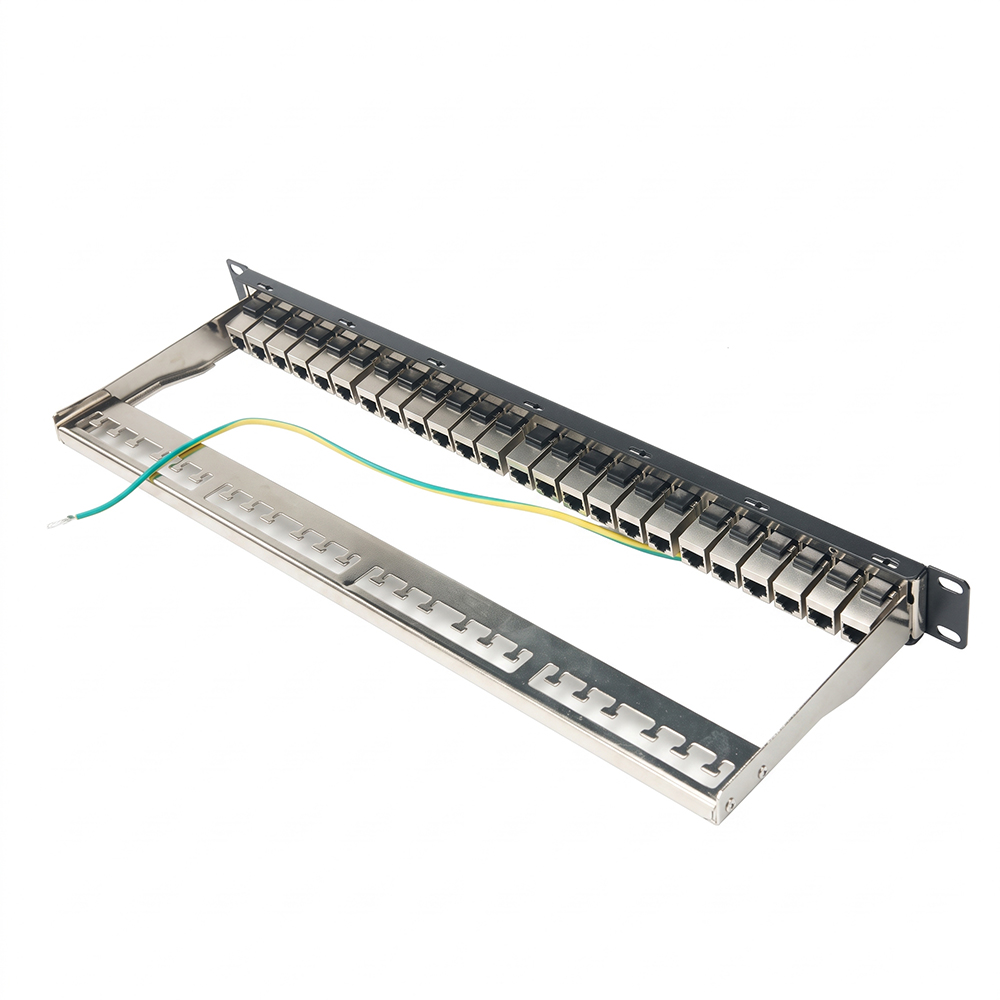

• Литое экранирование и заземление на 360°:

  Каждый линейный соединитель RJ45 заключен в прочный литой корпус из цинкового сплава. В сочетании со встроенным заземляющим проводом 18 AWG он создает непроницаемый экран Фарадея от внешних радиочастотных и электромагнитных помех и внутренних перекрестных помех в канале.

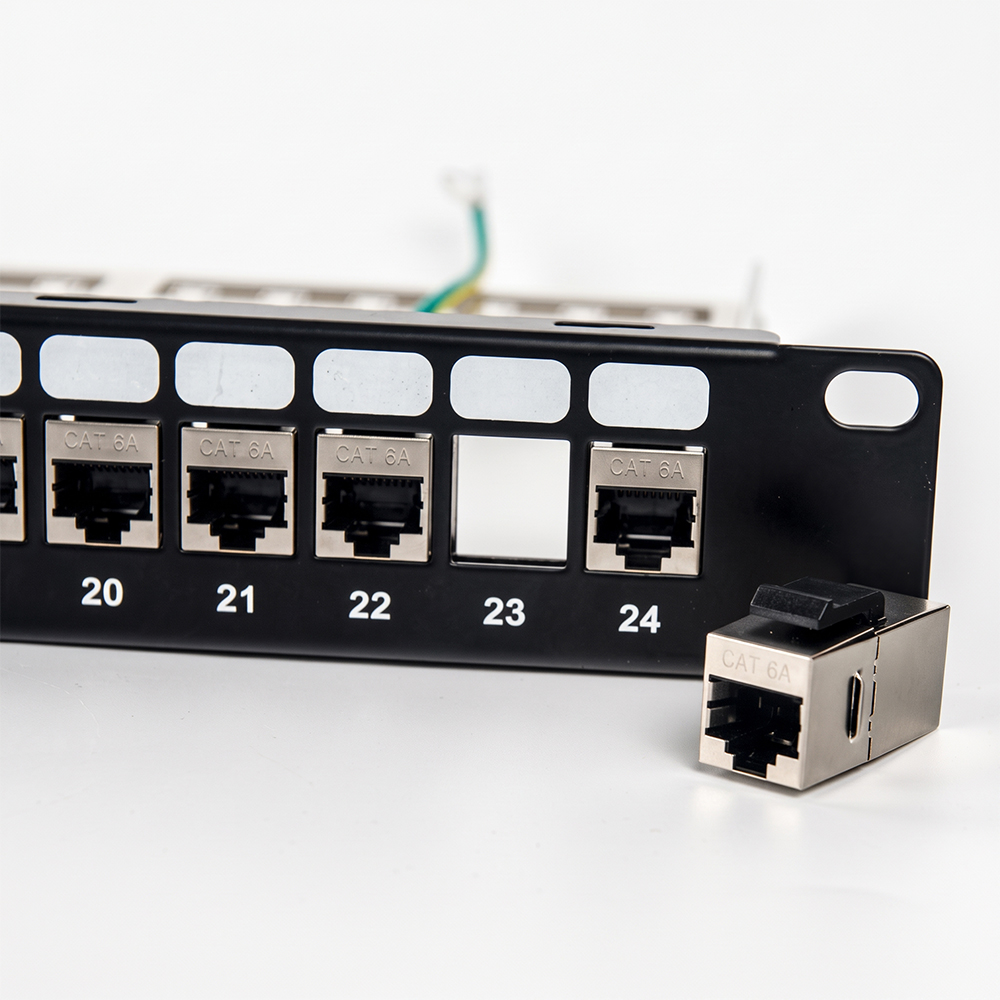

• Модульные муфты Snap-In/Snap-Out:

  Соединители можно легко отключить без инструментов, что обеспечивает мгновенную замену портов, реконфигурацию поля и упрощенные операции перемещения, добавления и изменения (MAC).

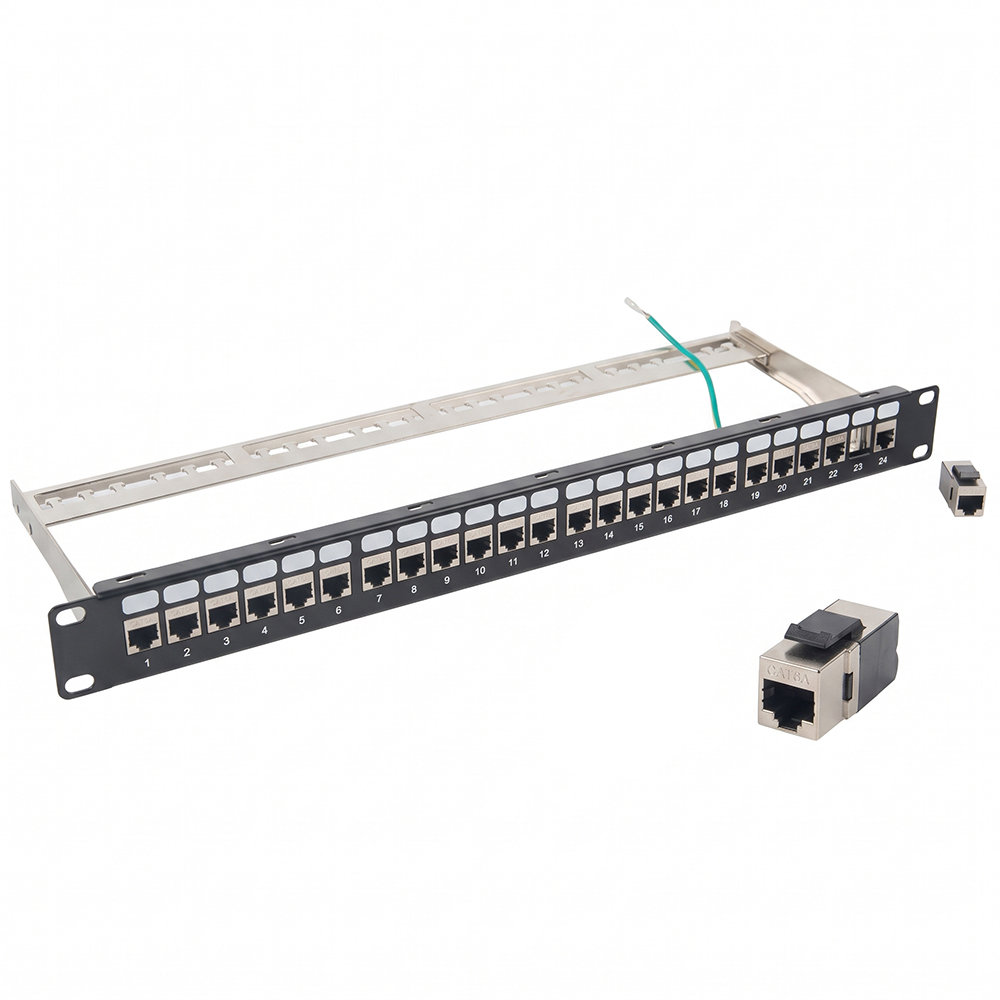

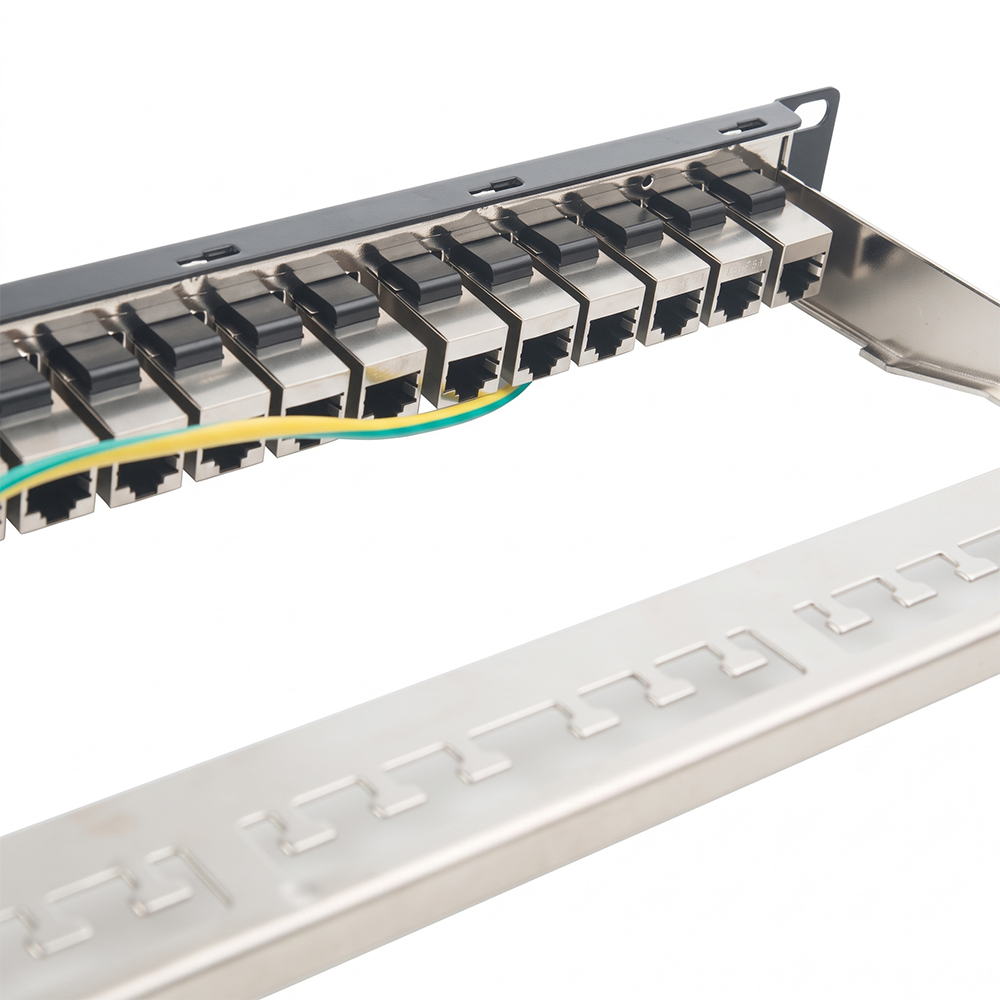

• Съемная планка для снятия натяжения кабеля:

  Включает прочный задний стальной кронштейн со встроенными анкерными пазами для кабельных стяжек, обеспечивающий правильный радиус изгиба и снимающий механическую нагрузку на коммутаторы и патч-порты.

• Поддержка PoE++ высокой мощности (IEEE 802.3bt, тип 3 и 4):

  Способен подавать мощность постоянного тока до 90–100 Вт через Ethernet, идеально подходит для PTZ-камер видеонаблюдения, точек доступа Wi-Fi 6/6E/7, видеотелефонов VoIP и автоматизации интеллектуальных зданий.

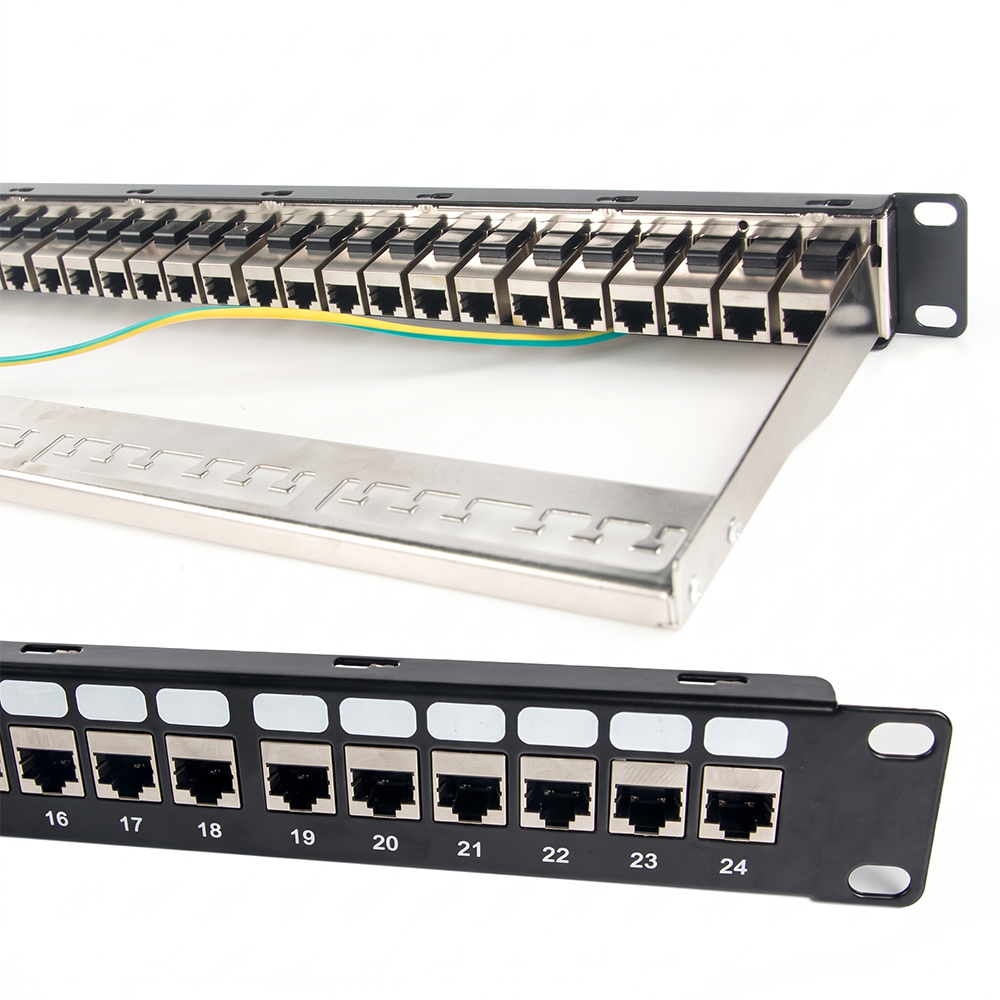

• Кристально чистая идентификация порта:

  Имеет четкую цифровую последовательность от 1 до 24 на передней и задней панелях, а также встроенные поля для надписей и дополнительные вставки значков с цветовой кодировкой для быстрого отслеживания портов.

Технические детали

Приложение

• Облачные вычисления и гипермасштабируемые центры обработки данных

• ИТ-системы для здравоохранения и лабораторий

• Государственные и финансовые учреждения

• Вещание и аудио/видео по IP (AVoIP)

• Умные здания коммерческого предприятия

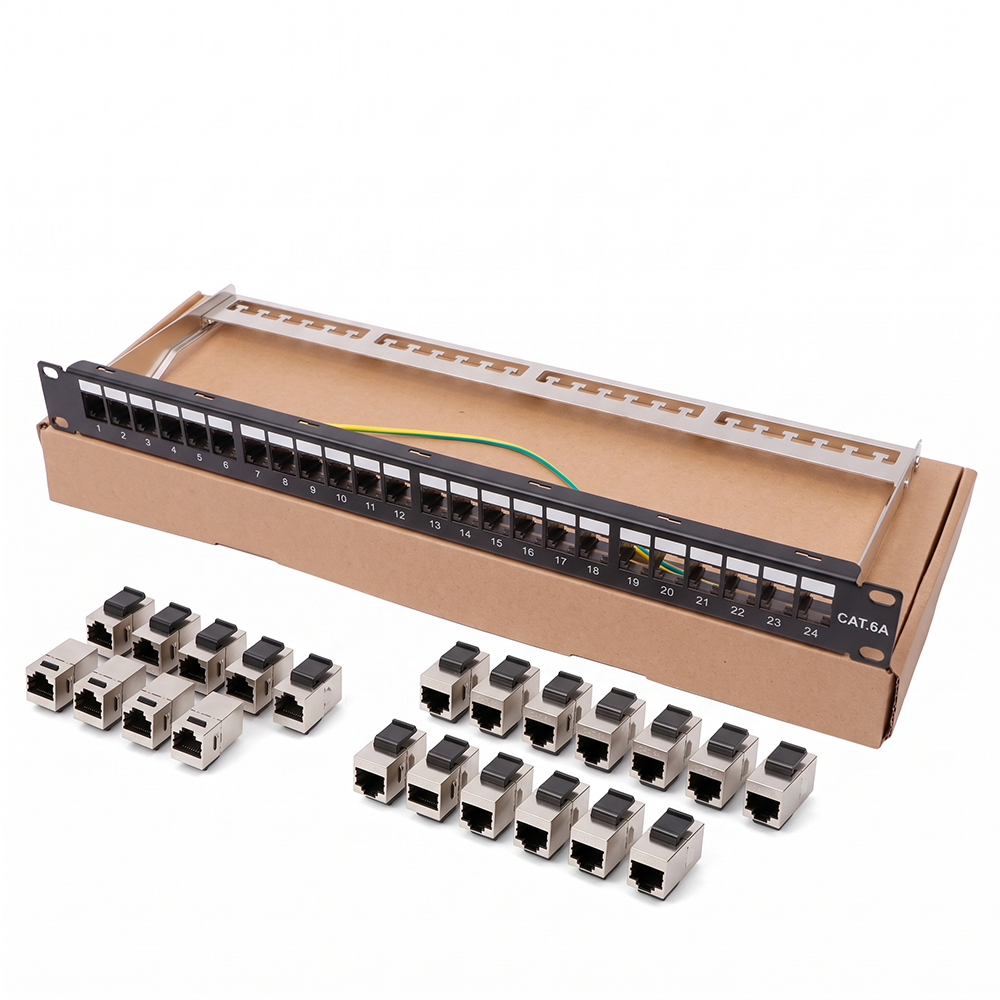

Фотографии упаковки

Сетевой патч на 12 портов оснащен 4 винтами и 4 кабельными стяжками.

Сетевой патч на 24 порта оснащен 4 винтами и 8 кабельными стяжками

Сетевой патч на 48 портов оснащен 4 винтами и 10 кабельными стяжками.

Часто задаваемые вопросы

В1: В чем основное отличие проходной патч-панели от традиционной перфорированной панели?

О: Традиционная патч-панель требует использования инструмента 110 или Krone для подключения необработанных одножильных витых пар к клеммам IDC на задней панели. Проходная (соединительная) патч-панель оснащена гнездами RJ45 спереди и сзади, что позволяет напрямую подключать предварительно заделанные, протестированные на заводе патч-кабели RJ45. Это исключает ошибки при монтаже, сохраняет геометрию кабельной пары и значительно сокращает трудозатраты на местах.

Вопрос 2. Приводит ли использование встроенного соединителя к ухудшению сигнала 10 Гбит/с или к вносимым потерям?

Ответ: Соединители Cat6A STP компании No. WebiT оснащены высокочастотными схемами компенсации многослойной печатной платы, прецизионными контактами из фосфористой бронзы и толстым 50-микронным золотым покрытием. Они полностью соответствуют требованиям ANSI/TIA-568.2-D класса $E_A$ к каналу до 500 МГц, обеспечивая отсутствие потерь пакетов и полную пропускную способность линии 10GBASE-T.

Вопрос 3: Совместима ли эта экранированная панель с неэкранированными кабелями (UTP) Cat6 или Cat5e?

А: Да. Интерфейс RJ45 универсально обратно совместим с патч-кордами Cat6 и Cat5e, как экранированными (STP/FTP), так и неэкранированными (UTP). При подключении неэкранированных кабелей система работает в неэкранированном режиме; при использовании экранированных кабелей и заземления активируется полная защита от электромагнитных помех на 360°.

Вопрос 4. Могу ли я заменить отдельный соединитель, если порт поврежден или мне нужны оптоволоконные/трапецеидальные разъемы?

А: Абсолютно. 24 соединителя имеют стандартные размеры для защелкивания трапецеидальных искажений. Вы можете извлечь любой отдельный соединитель, не снимая всю панель, и заменить его другим соединителем Cat6A STP, адаптером трапецеидальных искажений HDMI или оптоволоконным адаптером трапецеидальных искажений LC/SC.

В5: Входит ли в комплект поставки задняя планка для кабелей?

А: Да. Каждое устройство включает в себя съемную заднюю стальную планку для прокладки кабелей с порошковым покрытием и пазами для крепления кабельных стяжек, заземляющий провод 18 AWG, прочные нейлоновые кабельные стяжки, а также набор из 4 стоечных винтов M6 $ imes$ и закладных гаек для немедленной установки.
